Miniverdeler 12 deeleenheden, met klemmenstrook, polystyreen 286 | 202 | 126 | Stek

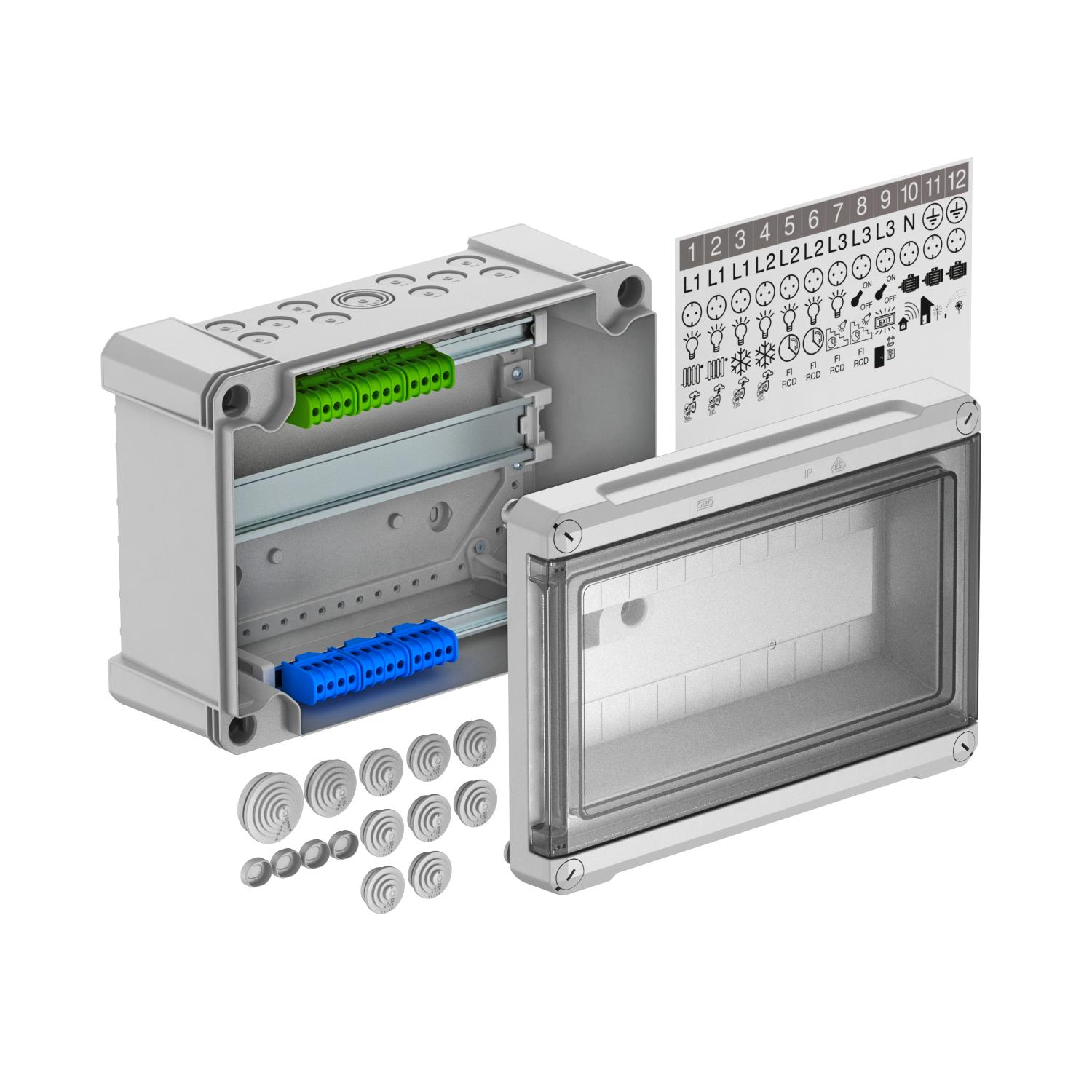

Miniverdeler 12 deeleenheden, met klemmenstrook, polystyreen

Art.nr. 2008812 | EAN 4012196465699

Art.nr. / Type	2008812 / SDB 12 PS

Lengte	286 mm

Breedte	202 mm

Hoogte	126 mm

Klemmenstrook	Stek

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Miniverdeler met klemmenstrook voor opbouwmontage, voor de stroomverdeling binnen en in beveiligd buitengebied, conform NEN-EN 439-3. Met voorgemonteerde 35 mm DIN-rail. Beschermingsklasse IP66 en beschermingsgraad IK06. Transparante deksel om vast te schroeven, met uitsparing.
- Geïsoleerd voor maximaal 12 deeleenheden - Klemstrokenset bestaande uit: elk 3 PE/N klemmen met 4x16 mm² schroefklemmenstrook, mini-DIN-rail, montagehandleiding en bevestigingsset - Identificatieplaatjes voor aangesloten verbruikers - 8 elastische kabel- en leidinginvoeren Ø 20 mm voor kabeldiameter 0-17 mm - 1 elastische kabel- en leidinginvoer Ø 25 mm voor kabeldiameter 0-22 mm
- 1 elastische kabel- en leidinginvoer Ø 32 mm voor kabeldiameter 0-28 mm
- Elk 10 uitbreekopeningen Ø 20 mm boven en onder
- Elk 1 gecombineerde uitbreekopening Ø 20/25/32 mm boven en onder
- 4 schroefdekseldoppen
Geschikt voor de montage in binnenopstelling en beschermde buitenopstelling
Toebehoren:
· Klemmenstrookset bestaande uit: drie PE/N-klemmen met 4 x 16 mm² schroefklemmenstrook, mini-DIN-rail, montagehandleiding en bevestigingsset
· Zelfklevende pictorgrammen voor markering en belettering van de aangesloten verbruikers
· Acht elastische kabel- en leidinginvoeren Ø 20 mm voor kabeldiameter 0-17 mm
· Een elastische kabel- en leidinginvoer Ø 25 mm voor kabeldiameter 0-22 mm
· Een elastische kabel- en leidinginvoer Ø 32 mm voor kabeldiameter 0-28 mm
Nom. stroom 63 A
Verliesvermogen bij 40K 25,1 W

Opbouwminiverdeler, veiligheidsgeïsoleerd voor maximaal 12 deeleenheden. Aan de bovenzijde en onderzijde telkens 11 uitbreekopeningen (10x Ø20 en 1x Ø20/25/32) incl. voorgemonteerde 35 mm DIN-rail. De vier meegeleverde schroefafdekdoppen voorkomen een ongewilde "spanningsoverspraak".

Technische gegevens

Technische gegevens

Aanbouwmogelijkheid	ja
Aantal series	1
Beschermingsgraad	IP66
Beschermingsgraad IK-code	IK07
Breedte in deeleenheden	12
Dimensie	286x202x125
DIN-rail	ja
EMC-uitvoering	nee
Klemmenstrook	Stek
Kleur	lichtgrijs; RAL 7035

Materiaal	Polystyreen
Met montageplaat	nee
Met slot	nee
Montagetype installatie miniverdeler	Opbouw
Nominale spanning	400 V
Nominale stroom	63 A
Soort afdekking	Deksel
Transparante deksel	ja
Uitvoering deksel miniverdeler	Met uitsparing
