Nivelleerbare cassette met snoeruitlaat RKSNUZD3, roestvast staal

Art.nr. 7409623 | EAN 4012197438654

136 mm
25 mm
Draaibaar
9
Productbeschrijving
Productbeschrijving
Nivelleerbare en van de vloer losgekoppelde cassette met nominale grootte 9 met snoeruitlaat, voor inbouw van toebehoren in droog gereinigde vloeren, voor inbouw in ondervloerdozen UZD250-3 of UZD350-3, telkens in combinatie met een montagedeksel DUG ../ 9 of in UGD250- 3/9 of UGD350-3 / 9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.

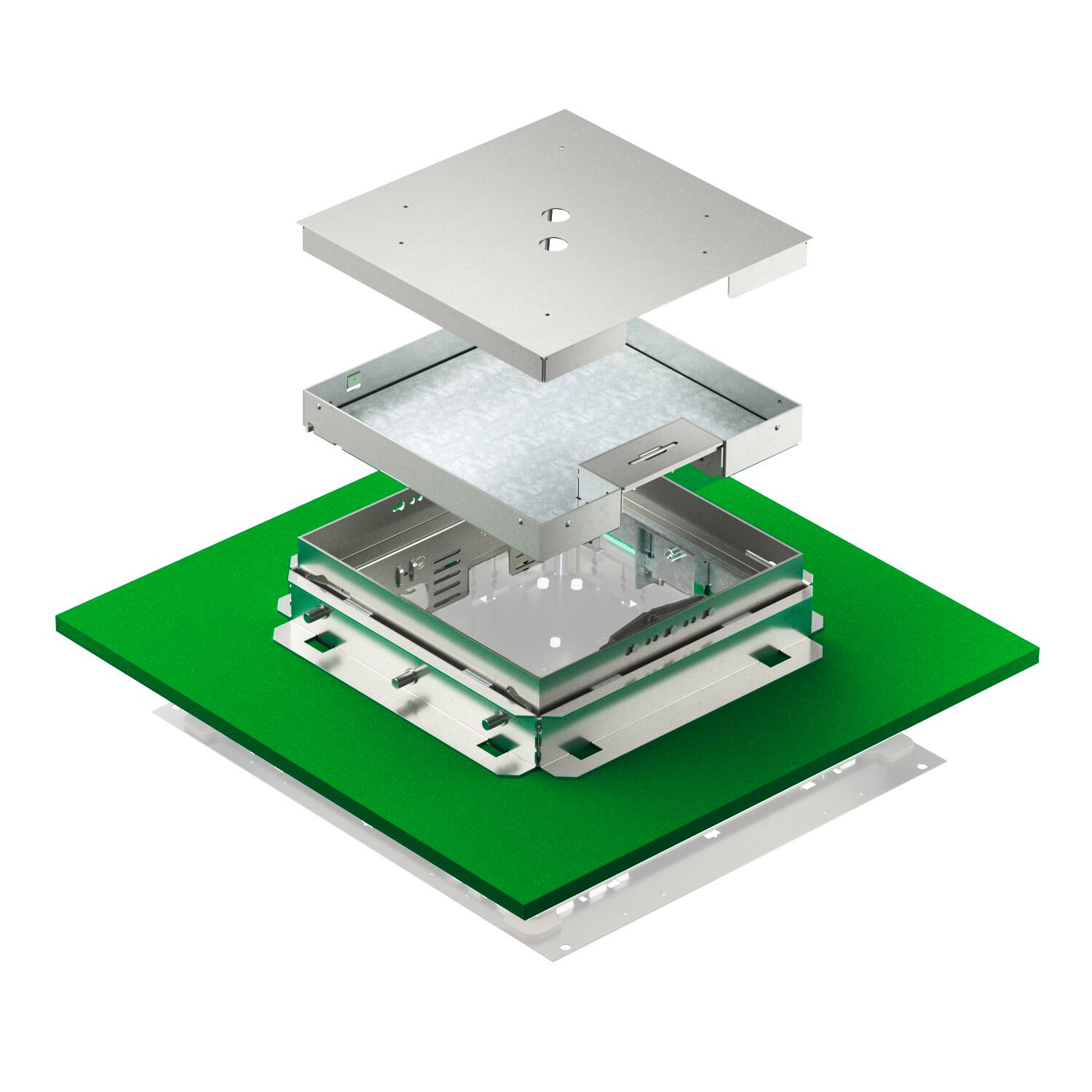

Nivelleerbare cassette met snoeruitlaat Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten. Meegeleverd zijn een afwerkvloerbeschermdeksel van aluminium (kan worden overgeschuurd), een passend montagedeksel voor fixeren van de cassettegietmal en een ISO-element voor ontkoppeling van de vloeraansluitdoos.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Packaging made entirely from recycled cardboard
  • CO₂-voetafdruk (PCF)

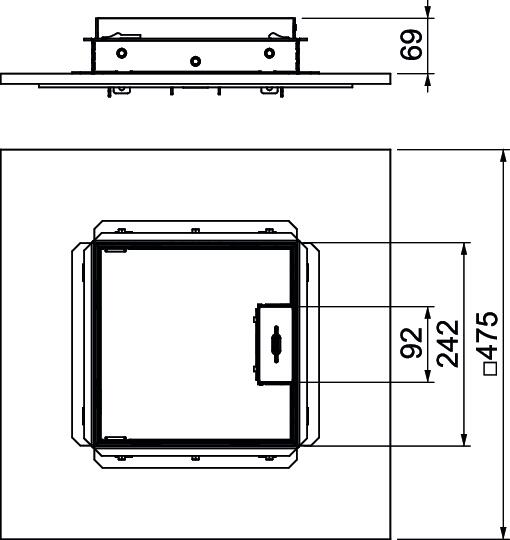

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 12
Aantal leidinguitlaten 1
Aantal universele dragers 3 x UT4
Afm. h 81 mm
Apparatuurdrager voor opname van inbouwdozen nee
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK10
Breedte 243 mm
CO2-voetafdruk (GWP) van wieg tot poort 50,409 kg CO2e / 1 Stuk
Dikte vloerbedekking 25 mm
Dimensie 243x243x117
Geschikt voor inbouw in dubbele vloer nee
Geschikt voor inbouw in holle vloer nee
Heavy-duty uitvoering nee
Hoogte 81 mm
Hoogte dekvloer max. 110 mm
Hoogte dekvloer min. 69 mm
Inbouwdiepte 136 mm
Lengte 243 mm
Materiaal Roestvast staal 1.4301
Nivelleerbereik max. 110 mm
Nivelleerbereik min. 69 mm
Nominale maat voor inbouweenheden 9
Norm EN 50085-2-2
Ontkoppelbaar ja
Toelatingen VDE
Type inbouwsysteem UT4
Uitvoering vierkant
Uitvoering leidinguitlaat Draaibaar
Verticale last, groot oppervlak tot 5.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte min. 136 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Vloerhoogte min. Dikte vloerbedekking Afm. h Uitvoering leidinguitlaat Nominale maat voor inbouweenheden Art.nr. Aantal kl. VKE
TRKSN 9 VS 250 136 mm 25 mm - Draaibaar 9 7409603
1 Stuks
TRKSN 9 VS 350 136 mm 25 mm 81 mm Draaibaar 9 7409623
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Universele drager UT4, Module 45®, systeemlengte 208 mm Universele drager UT4, Module 45®, systeemlengte 208 mm UT4 45 4 7408727
1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm Montagedrager voor data-outlets, systeemlengte 208 mm MTU 3 7407840
1 Stuks
