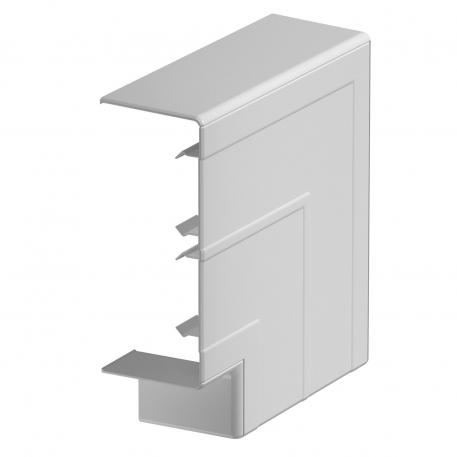

Platte hoek, voor installatiekanaal Rapid 45-2 type GK-53130

Art.nr. / Type

Breedte	137 mm

Hoogte	55,5 mm

Kleur

Productbeschrijving

Productbeschrijving

Platte hoek als kaphulpstuk voor richtingsverandering van de wandgoot Rapid 45-2.

Technische gegevens

Aantal deksels	1
Antibacteriële behandeling	nee
Beschermfolie	nee
Beschermingsgraad	IP40
Beschermingsgraad IK-code	IK08
Breedte	137 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,8504 kg CO2e / 1 Stuk
Dimensie	172x172x56
Halogeenvrij	ja
Hoekbereik max.	90 mm
Hoekbereik min.	90 mm
Hoogte	55,5 mm
Kabelklem	nee

Kanaalverbinder	nee
Kleur	lichtgrijs; RAL 7035
Lengte	172 mm
Materiaal	Polycarbonaat/acrylnitriel-butadieen-styrol
Montagegat in bodem	nee
Montagetype van deksels	overlappend
Richtingsverandering	verticaal stijgend/dalend
symmetrisch	ja
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-15 °C
Uitvoering	Hulpstuk
Voor kanaalbreedte	130 mm
Voor kanaalhoogte	53 mm

Alle typen

Alle typen

Type	Breedte	Hoogte	Kleur	Art.nr.	Aantal	kl. VKE
GK-FH53130RW	137 mm	55,5 mm	zuiver wit; RAL 9010	6113270	Stuks	1 Stuks
GK-FH53130LGR	137 mm	55,5 mm	lichtgrijs; RAL 7035	6113272	Stuks	1 Stuks
GK-FH53130AL	137 mm	55,5 mm	aluminium	6113274	Stuks	1 Stuks

Downloads

Specificatieblad GK-FH53130LGR / 6113272 , 0.20MB , pdf

Catalogus Device installation ducts, trunking and poles , 28.91MB , pdf

EU Conformiteitsverklaring GK-FH53130LGR / 6113272 , 0.13MB , pdf

Download

Download

Montagehandleiding Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdf
