Profielconsole AS 15
Art.nr. 6421326 | EAN 4012196207732
- Productbeschrijving
-
ProductbeschrijvingProfielconsole in lichte uitvoering voor traploze bevestiging aan IS 8-profiel.
De console kan aan beide zijden van het IS-profiel worden bevestigd.
De benodigde klembeugel (art.nr. 6419015) inclusief schroef en moer kan afzonderlijk besteld worden voor beugelbreedtes 110 - 160 mm.
-
- Technische gegevens
-
Afmetingen
Afm. H 50 mm Breedte 110 mm CO2-voetafdruk (GWP) van wieg tot poort 0,6504 kg CO2e / 1 Stuk Dimensie B110mm EPD-artikel ja F in kN 1,5 kN Functiebehoud nee Hoogte 50 mm Kleur zink Lengte 41 mm Maat A 41 mm Maat B 110 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Profielconsole Technische gegevens

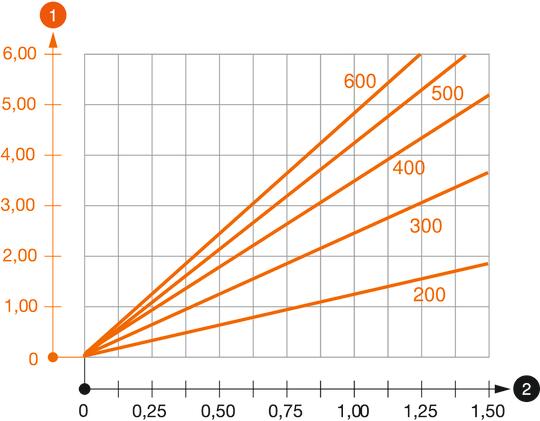

Belastingsdiagram console type AS 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
