Protection-Set MCD + V20 lekstroomvrij 3-polig met potentiaalvrij signaal contact 3 | 255 | IP20
morepic-1 morepic-2 morepic-3 morepic-4 video-1 video-2

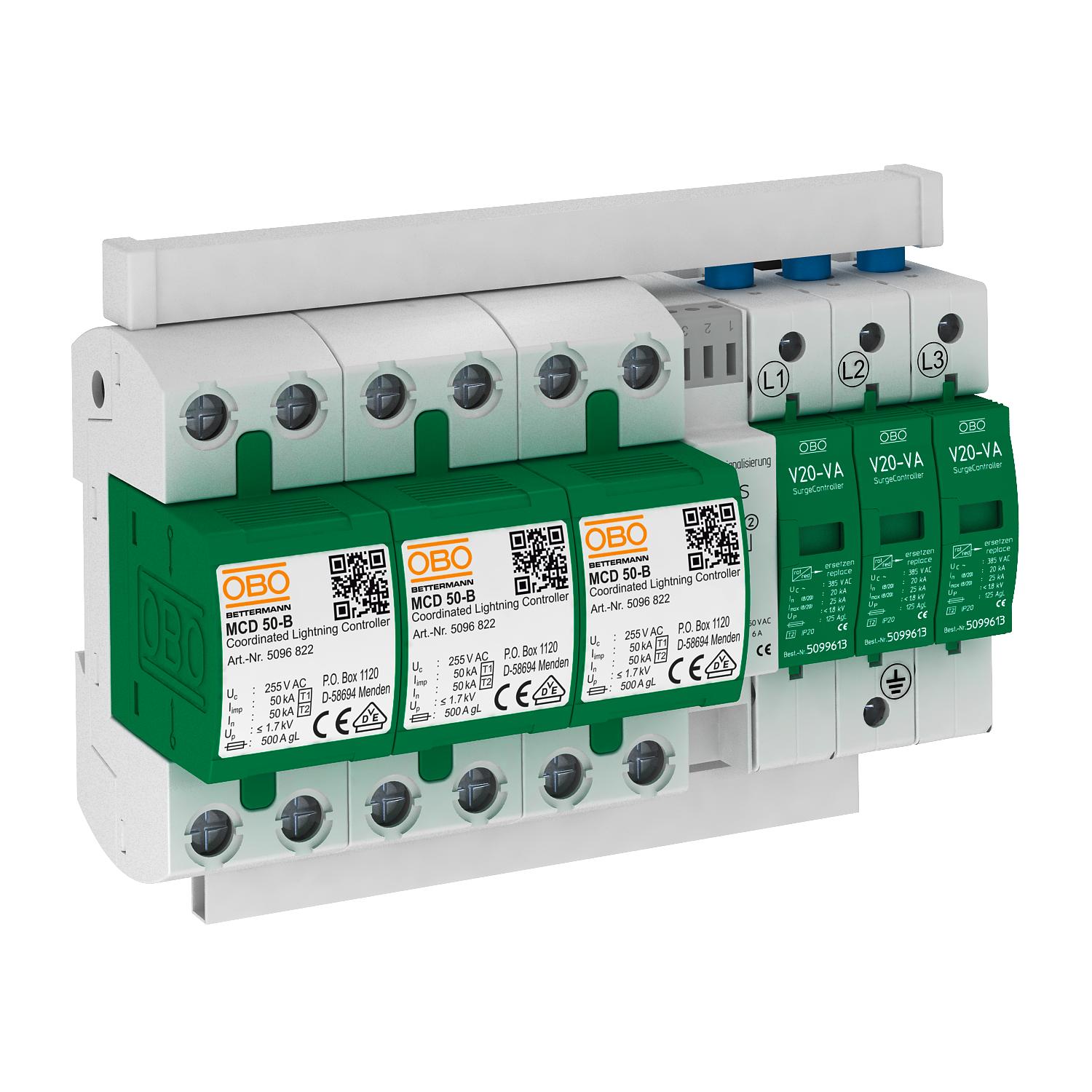

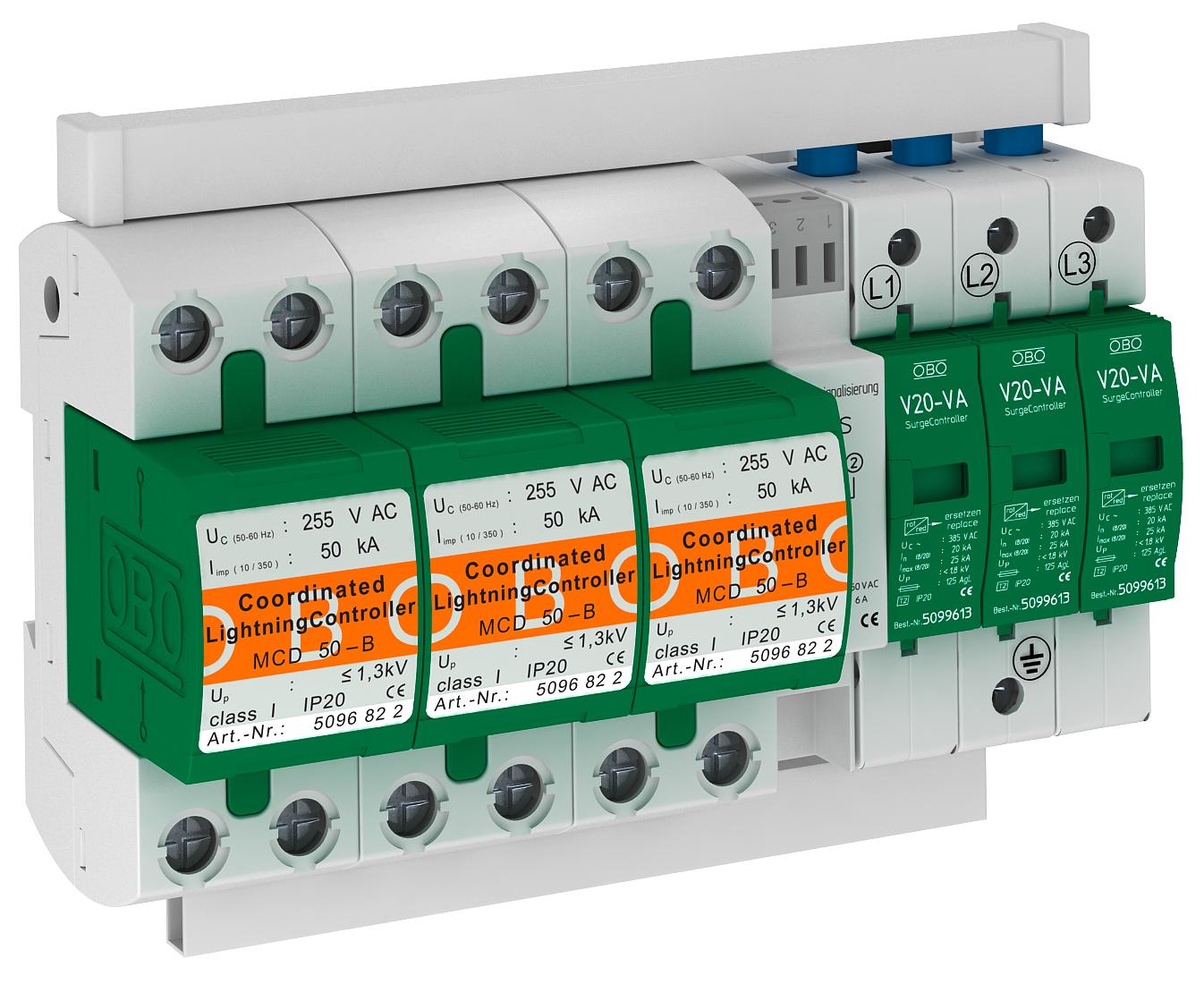

Protection-Set MCD + V20 lekstroomvrij 3-polig met potentiaalvrij signaal contact

Art.nr. 5089775 | EAN 4012195405580

5089775 / PS3-VA TNC+FS
3
255 V
IP20
Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving
Productbeschrijving
Protection-set VA, bliksem- en overspanningsafleidercombinatie type 1+2
• Voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen tot 50 kA (10/350) per fase en tot 125 kA (10/350) N-PE
• Lekstroomvrij
• Afleider, insteekbaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Ingekapselde, niet dovende afleiders: voor toepassing in verdelerkasten

Toepassing: industriële installaties met bijzondere eisen.
  • Bliksemstroom getest
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • 230/400 V-systeem
  • Combinatiebeveiliging van type 1 en type 2
  • Overgang van LPZ 0 naar 2
  • Afstandssignalisatie
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aantal polen 3
Afleidstroom (8/20 µs) [totaal] 100 kA
Afstandssignalisatie ja
Bedrijfstemperatuur max. 85 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Bliksempiekstroom (10/350 μs) 100 kA
Bliksempiekstroom (10/350) [totaal] 100 kA
CO2-voetafdruk (GWP) van wieg tot poort 8,3223 kg CO2e / 1 Stuk
Dimensie 255V
Doorsnede geleider vast (een-/meeraderig) max. 50 mm²
Doorsnede geleider vast (een-/meeraderig) min. 10 mm²
Kortsluitvastheid 25 kA
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 25 kA
LPZ 0→2
Max. netzijdige overstroombeveiliging 125
Maximale afleidstootstroom (8/20 μs) 100 kA
Maximale continuespanning AC 255 V
Maximale voorverzekering 125 A
Netvorm TN-C
Nominale afleidstootstroom (8/20 μs) 100 kA
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse I+II
SPD volgens EN 61643-11 Type 1 + 2
Temperatuurbereik max. 85 °C
Temperatuurbereik min. -40 °C
Uitblazend nee
Uitvoering 3-polig met FS; 255V
Uitvoering van de polen 3
Volgstroomblusvermogen (eff) [N-PE] 25 kA
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
PS3-VA TNC+FS 3 255 V IP20 5089775
1 Stuks
