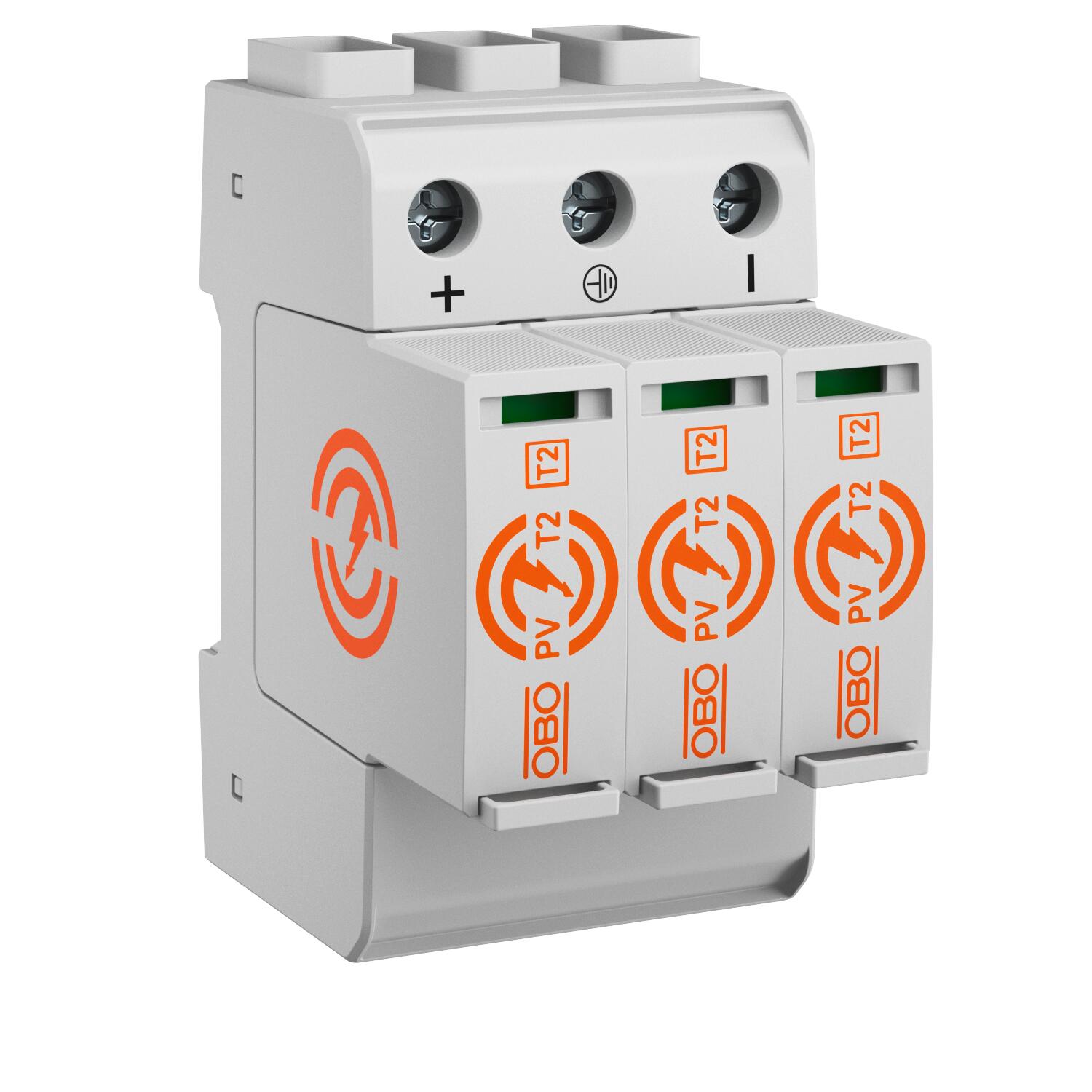

PV surge arrester 1,500 V

Art.nr. 5094288 | EAN 4012197504090

Art.nr. / Type

Uitvoering van de polen	3

Beschermingsgraad	IP20

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	3
Aderdoorsnede flexibel (soepel) max.	4 AWG
Aderdoorsnede flexibel (soepel) max.	35 mm²
Aderdoorsnede flexibel (soepel) min.	2,5 mm²
Aderdoorsnede flexibel (soepel) min.	16 AWG
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	7 kA

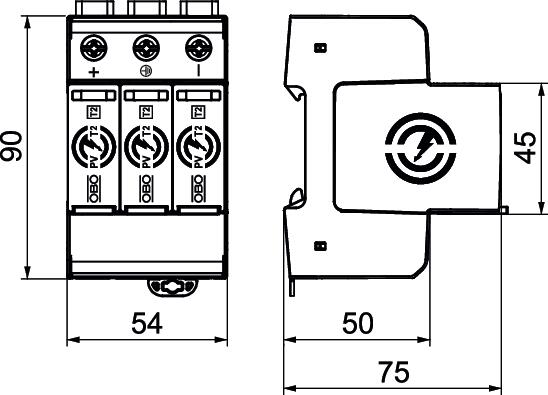

Breedte	54 mm
Dimensie	1500V DC
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Draaimoment	4,5 Nm
FM-contacten	Wisselaar
Geïntegreerde voorzekering	nee
Geschikt voor gebruik buiten	nee
Hoogte	95 mm
Lengte	75 mm
LPZ	0→2
Luchtvochtigheid max.	95 %
Luchtvochtigheid min.	5 %
Max. PV-spanning	1500 V

Maximale afleidstootstroom (8/20 μs)	30 kA
Maximale continuspanning DC	1500 V
Montagetype	DIN-rail 35 mm
Netvorm	DC
Netvorm DC	ja
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	nee
Netvorm TN-C	nee
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	20 kA
Schakelvermogen AC	250 V; 1,0 A / 125 V; 1,0 A
Schakelvermogen DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 2
Temperatuurbereik max.	85 °C
Temperatuurbereik min.	-40 °C
Testklasse type 2	ja
Uitvoering	3-pole for PV systems
Uitvoering van de polen	3
