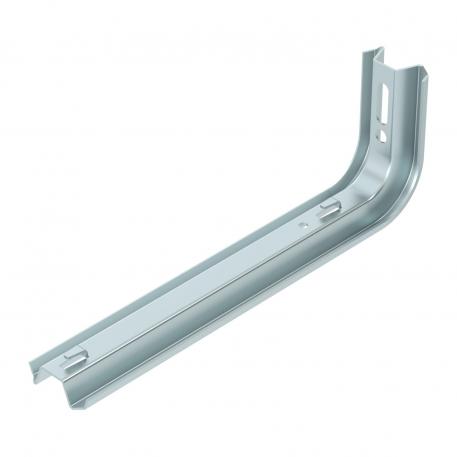

TP-profiel/wand- en profielconsole FS
Art.nr. 6366066 | EAN 4012196545292
- Productbeschrijving
-
ProductbeschrijvingTP-console met klemlipjes voor schroefloze bevestiging van een draadgoot.
Als de beugel aan de muur bevestigd wordt of als de profielen tegen elkaar geschroefd worden , dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
-
- Technische gegevens
-
Technische gegevens
Dimensie B345mm F in kN 0,55 kN Functiebehoud nee Kleur zink Materiaal staal Oppervlak bandverzinkt Productserie TP-serie Roestvast staal, gebeitst nee ROHS-conform ja Uitvoering Wand- en profielconsole voorbreedte max. 300 mm voorbreedte min. 300 Afmetingen
Afm. H 120 mm Breedte 60 mm Hoogte 120 mm Lengte 345 mm Maat B 60 mm Maat L 345 mm Maat W 250 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 1,4011 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 1,4011 kg CO₂e Declared Unit Stuk Declared Unit Quantity 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 Technische gegevens
Belastingsdiagram console TPSAG
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Ondersteuningsafstand in meters
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Beschermkap
TPS KS OR 6364625 10 Stuks
Afstandsstuk FS
DS 4 FS 6416551 20 Stuks - Downloads
-
