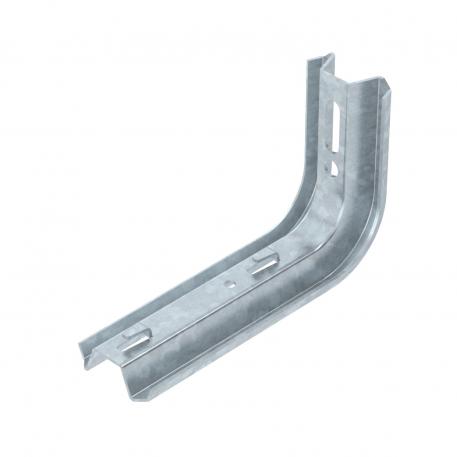

TP-profiel/wand- en profielconsole FT
Art.nr. 6366135 | EAN 4012195076964
- Productbeschrijving
-
ProductbeschrijvingTP-console met klemlassen.
Als de beugel aan de muur bevestigd wordt of als de profielen tegen elkaar geschroefd worden , dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
-
- Technische gegevens
-
Afmetingen
Afm. H 120 mm Breedte 120 mm CO2-voetafdruk (GWP) van wieg tot poort 0,8914 kg CO2e / 1 Stuk Dimensie B195mm Dimension W 100 mm F in kN 1 kN Functiebehoud nee Hoogte 60 mm Kleur zink Lengte 195 mm Maat B 60 mm Maat L 195 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole voorbreedte max. 150 mm voorbreedte min. 150 Technische gegevens
Belastingsdiagram console TPSAG
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Ondersteuningsafstand in meters
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Beschermkap
TPS KS OR 6364625 10 Stuks
Afstandsstuk FT
DS 4 FT 6416586 20 Stuks - Downloads
-
Specificatieblad TPSAG 195 FT / 6366135 , 0.32MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring TPSAG 195 FT / 6366135 , 0.13MB , pdfUK-Conformiteitsverklaring TPSAG 195 FT / 6366135 , 0.09MB , pdfREACH Conformiteitsverklaring TPSAG 195 FT / 6366135 , 0.12MB , pdfRoHS Conformiteitsverklaring TPSAG 195 FT / 6366135 , 0.12MB , pdfMilieuproductdeclaratie (EPD) TPSAG 195 FT / 6366135 , 1.48MB , pdfSelectiehulp GR-Magic® , 0.27MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
