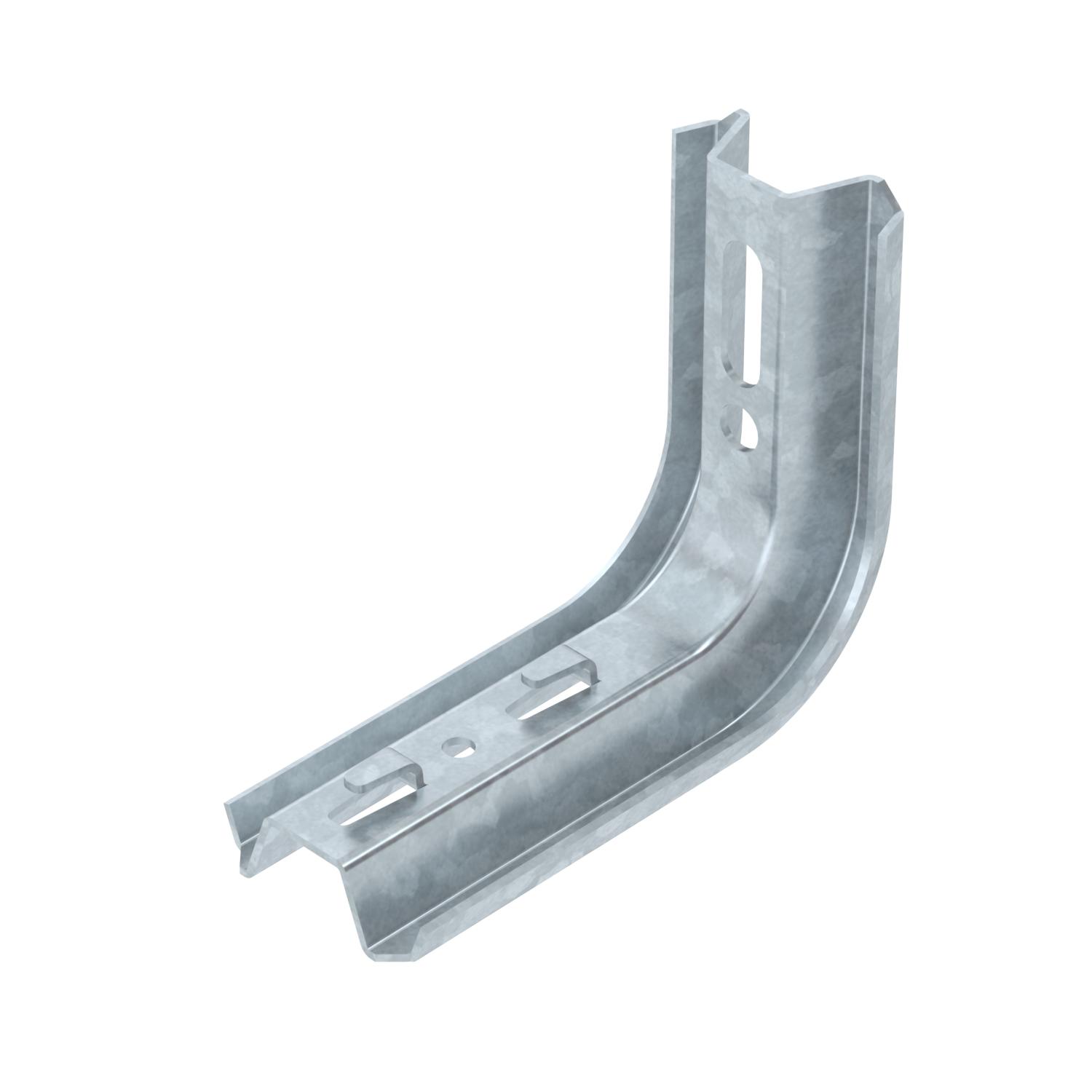

TP-profiel/wand- en profielconsole FT
Art.nr. 6366131 | EAN 4012195076957
- Productbeschrijving
-
ProductbeschrijvingTP-console met klemlassen.
Als de beugel aan de muur bevestigd wordt of als de profielen tegen elkaar geschroefd worden , dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
-
- Technische gegevens
-
Afmetingen
Afm. H 120 mm Breedte 120 mm CO2-voetafdruk (GWP) van wieg tot poort 0,7423 kg CO2e / 1 Stuk Dimensie B145mm Dimension W 50 mm F in kN 1,5 kN Functiebehoud nee Hoogte 60 mm Kleur zink Lengte 145 mm Maat B 60 mm Maat L 145 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole voorbreedte max. 100 mm voorbreedte min. 100 Technische gegevens
Belastingsdiagram console TPSAG
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Ondersteuningsafstand in meters
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Beschermkap
TPS KS OR 6364625 10 Stuks
Afstandsstuk FT
DS 4 FT 6416586 20 Stuks - Downloads
-
