US 5-hangprofiel A4
Art.nr. 6341209 | EAN 4012196815531
- Productbeschrijving
-
ProductbeschrijvingHangprofiel (U-profiel) met aangelaste kopplaat.
Voor bevestiging aan horizontale betonnen plafonds en stalen dragers. Vanaf lengte 400 mm of bij de montage van consoles op het uiteinde van het hangprofiel moet afstandsstuk type DSK 45 gebruikt worden.
-
- Technische gegevens
-
Technische gegevens
Consolelengte 200 5,75 kN Consolelengte 400 3,1 kN Consolelengte 600 2,2 kN Dimensie 50x50x200 Functiebehoud nee Kleur roestvrij staal Materiaal Roestvast staal 1.4571 Materiaaldikte 2,5 mm Maximale trekbelasting 10 kN Oppervlak blank, nabehandeld Uitvoering U-profiel Afmetingen
Breedte 50 mm Hoogte 50 mm Lengte 200 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 4,5946 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 4,5946 kg CO₂e Declared Unit (LCA) Stuk Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 Technische gegevens

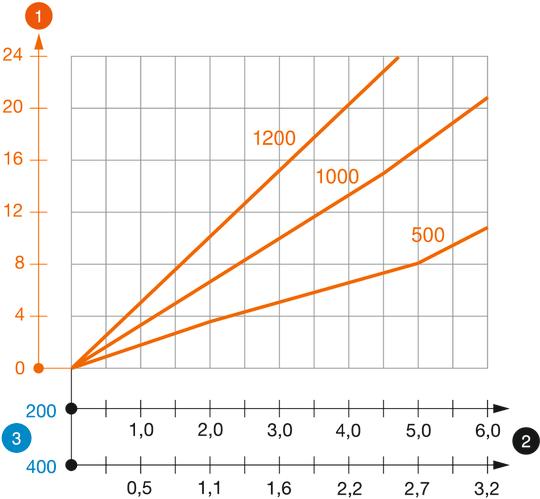

Belastingsdiagram U-profiel type US 5 K VA
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

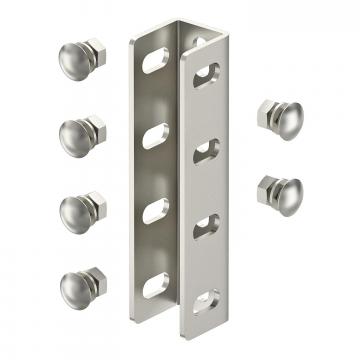

U-profielverbinder A4
VUS 5 A4 6018509 10 Stuks

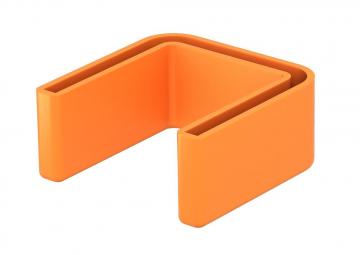

Beschermkap
US 5 KS OR 6338462 20 Stuks
Platkopbout met moer en sluitring A4
FRS 10x25 A4 6407524 50 Stuks

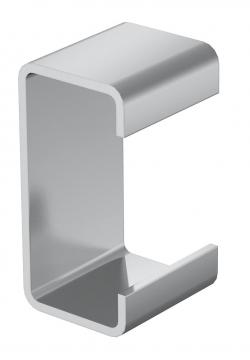

Afstandsstuk A4
DSK 45 A4 6416462 10 Stuks

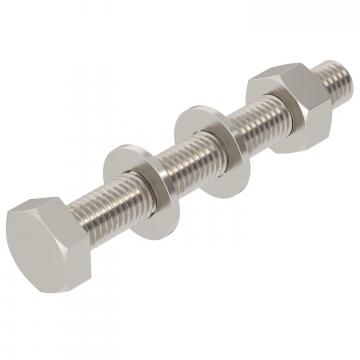

Zeskantbout M10 A4
SKS 10x80 A4 6418248 20 Stuks - Downloads
-
Specificatieblad US 5 K 20 A4 / 6341209 , 0.23MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfEU Conformiteitsverklaring US 5 K 20 A4 / 6341209 , 0.12MB , pdfUK-Conformiteitsverklaring US 5 K 20 A4 / 6341209 , 0.09MB , pdfREACH Conformiteitsverklaring US 5 K 20 A4 / 6341209 , 0.12MB , pdfRoHS Conformiteitsverklaring US 5 K 20 A4 / 6341209 , 0.12MB , pdfMilieuproductdeclaratie (EPD) US 5 K 20 A4 / 6341209 , 2.03MB , pdfMontagehandleiding Montagehandleiding U-profielsystemen , 2.02MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
