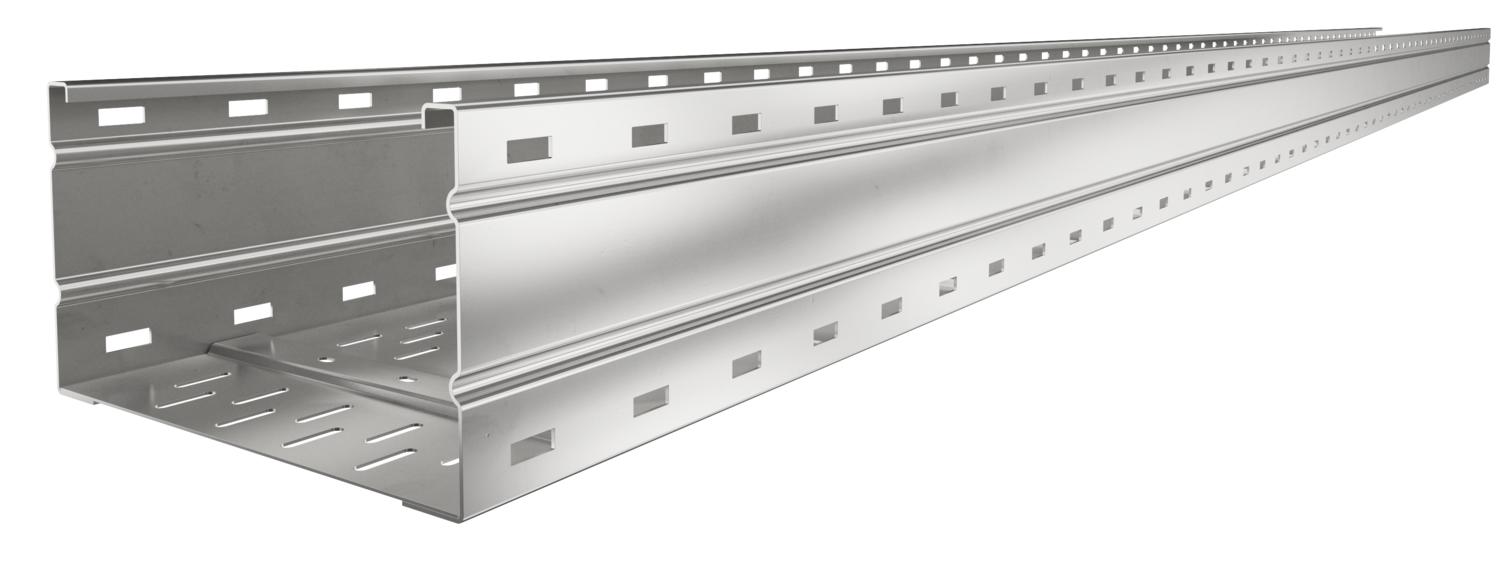

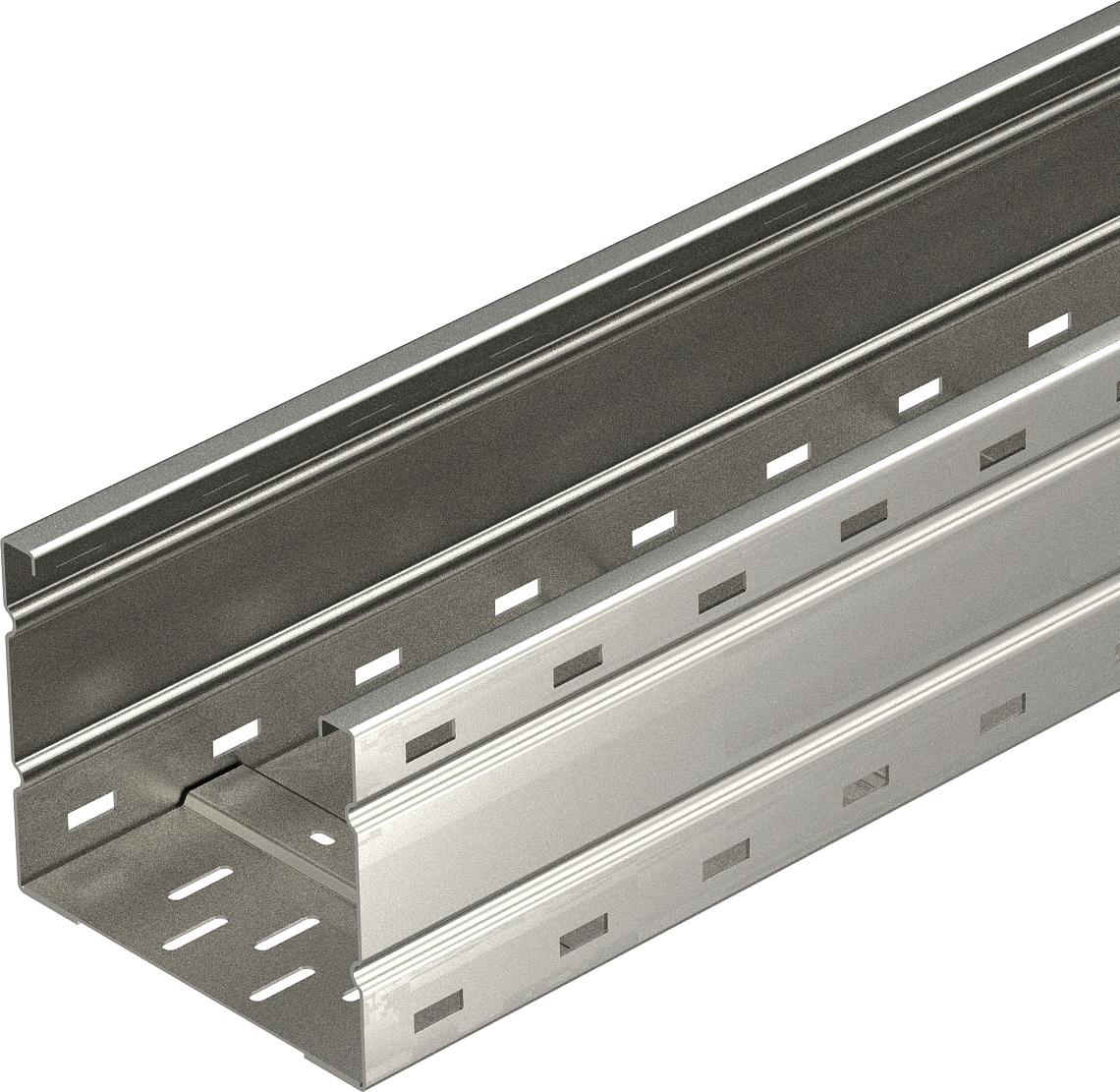

Technische gegevens
Afmetingen |
160 X 200
|
Dimensie |
160x200x6000
|
Effectieve lengte |
6000
mm
|
Functiebehoud |
nee
|
Magnetische afschermingsdemping met deksel |
50
dB
|
Magnetische afschermingsdemping zonder deksel |
20
dB
|
Materiaal |
Roestvast staal 1.4301
|
Montagegat in bodem |
ja
|
Nuttige doorsnede |
30200
mm²
|
Nuttige doorsnede |
302
cm²
|
Oppervlak |
blank, nabehandeld
|
Plaatdikte |
2
mm
|
Roestvast staal, gebeitst |
nee
|
Type verbinder kabeldraagsysteem |
geschroefd
|
Uitvoering verbinder |
zonder verbinder
|
Verspanuitvoering |
ja
|
Zijperforatie |
ja
|
Afmetingen
Breedte |
200
mm
|
Hoogte |
160
mm
|
Lengte |
6000
mm
|
Maat B |
200
mm
|
Maat L |
6000
mm
|
Belastingen
Steunafstand 3,0 m |
2,9
kN/m
|
Steunafstand 3,5 m |
2,59
kN/m
|
Steunafstand 4,0 m |
2,3
kN/m
|
Steunafstand 4,5 m |
2,04
kN/m
|
Steunafstand 5,0 m |
1,8
kN/m
|
Steunafstand 6,0 m |
1,4
kN/m
|
Steunafstand 7,0 m |
1
kN/m
|
Steunafstand 8,0 m |
0,7
kN/m
|
Technische gegevens
Belastingsdiagram verspankabelgoot type WKSG 160
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
