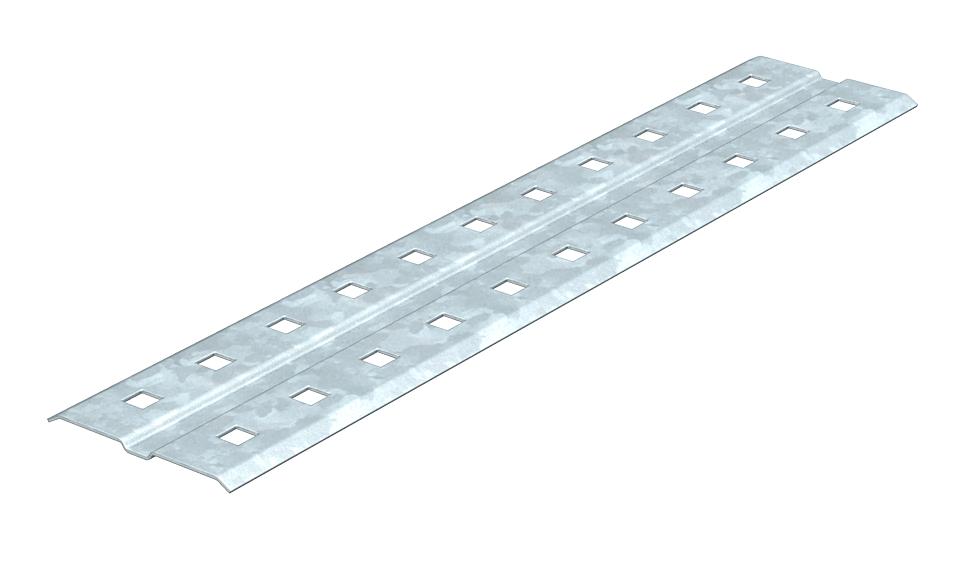

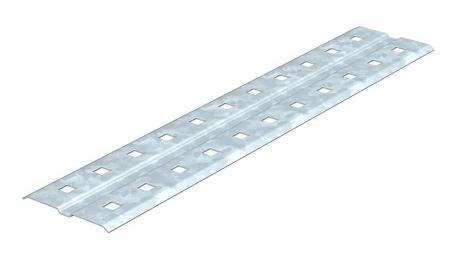

Voegplaat DD

Art.nr. / Type

Breedte

Hoogte	4 mm

Maat B

Plaatdikte	1,5 mm

Productbeschrijving

Productbeschrijving

Voegplaat in brede uitvoering voor toepassing in alle kabelgoten en verspankabelgoten.

Technische gegevens

Aantal schroeven	2 St.
Dimensie	B100mm
Functiebehoud	nee
Geschikt voor kabeldraagsysteemhoogte	35 mm
Geschikt voor kabelgoot	ja
Materiaal	staal

Oppervlak	bandverzinkt zink/aluminium, Double Dip
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Uitvoering	Voegplaat
Verbindingstype	Schroefverbinder
Verspanuitvoering	ja

Breedte	4 in
Breedte	85 mm

Hoogte	4 mm
Maat B	100 mm

Alle typen

Type	Breedte	Hoogte	Maat B	Plaatdikte	Art.nr.	Aantal	kl. VKE
SSLB 100 DD	85 mm	4 mm	100 mm	1,5 mm	7070306	Stuks	20 Stuks
SSLB 150 DD	135 mm	4 mm	150 mm	1,5 mm	7070310	Stuks	20 Stuks
SSLB 200 DD	185 mm	4 mm	200 mm	1,5 mm	7070314	Stuks	20 Stuks
SSLB 300 DD	285 mm	4 mm	300 mm	1,5 mm	7070318	Stuks	20 Stuks
SSLB 400 DD	385 mm	4 mm	400 mm	1,5 mm	7070322	Stuks	20 Stuks
SSLB 500 DD	485 mm	4 mm	500 mm	1,5 mm	7070326	Stuks	20 Stuks
SSLB 550 DD	535 mm	4 mm	550 mm	1,5 mm	7070330	Stuks	20 Stuks
SSLB 600 DD	585 mm	4 mm	600 mm	1,5 mm	7070334	Stuks	20 Stuks

Downloads

Specificatieblad SSLB 100 DD / 7070306 , 0.25MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring SSLB 100 DD / 7070306 , 0.15MB , pdf

Download

Download

Montagehandleiding KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdf
