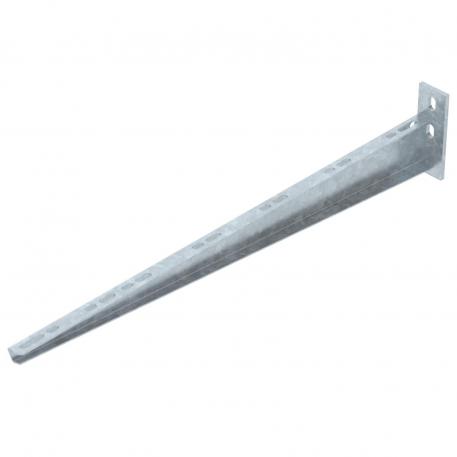

Wand- en profielconsole AW 15 2L
Art.nr. 6420927 | EAN 4012195300120
- Productbeschrijving
-
ProductbeschrijvingWand- en profielconsole met vastgelaste kopplaat met twee bevestigingsgaten.
De console met twee bevestigingsgaten biedt de mogelijkheid om dubbele verankeringen uit te voeren in dunne of lichte wanden.
-
- Technische gegevens
-
Afmetingen
Afm. H 113 mm Breedte 610 mm Breedte 24 in CO2-voetafdruk (GWP) van wieg tot poort 2,0926 kg CO2e / 1 Stuk Dimensie B610mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 3,03 in Hoogte 113 mm Kleur zink Lengte 40 mm Maat A 40 mm Maat B 610 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
