Wand- en profielconsole AW 30 FT SOMY
Art.nr. 7192060 | EAN 4012196017898
- Productbeschrijving
-
ProductbeschrijvingMiddelzware wand- en profielconsole met aangelaste kopplaat.

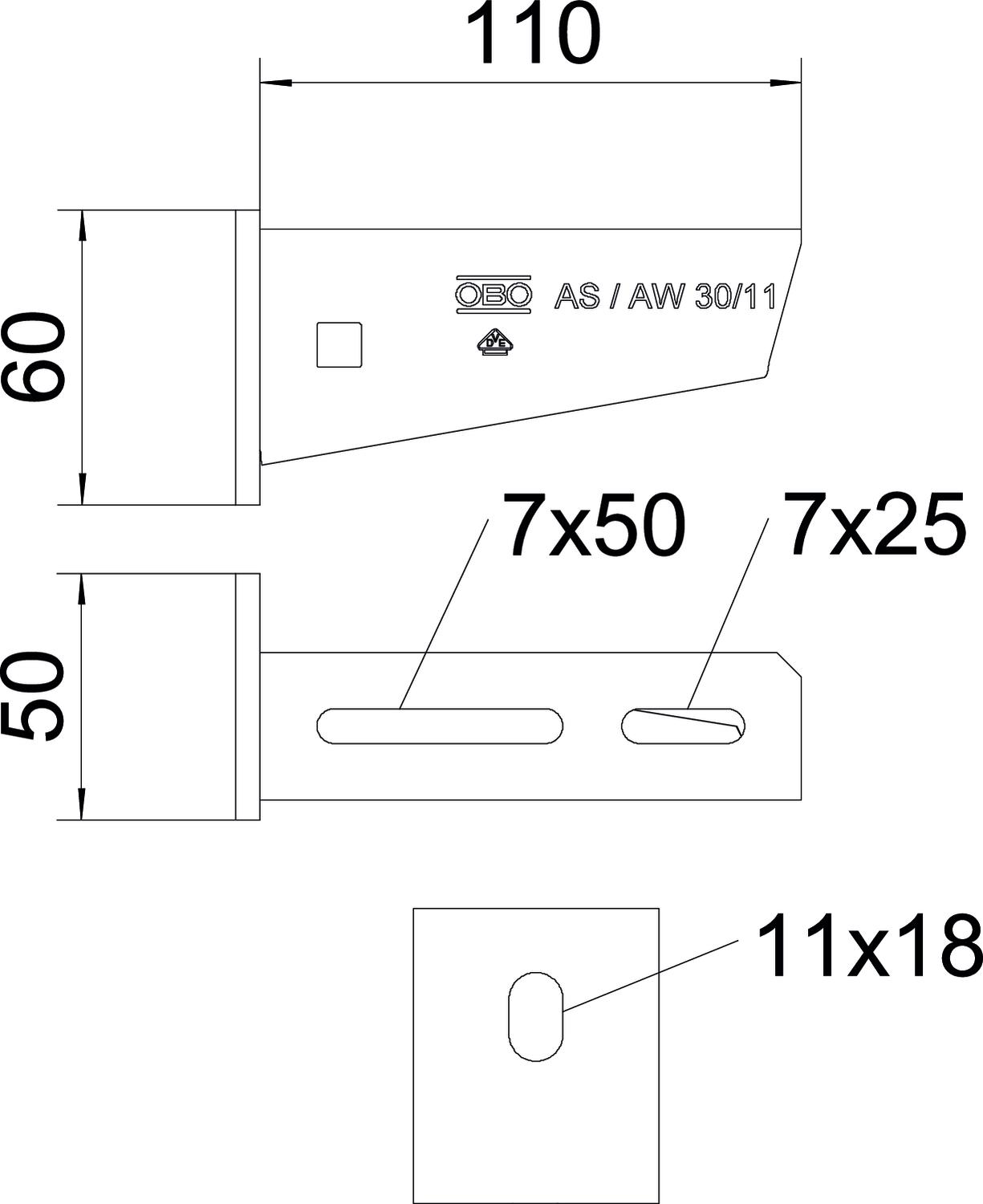

De consoles met een breedte van 110-160 mm zijn voorzien van een bevestigingsgat 11 x 18 mm, bij een breedte van 210-610 mm is een bevestigingsgat van 13 x 20 mm aangebracht. Bij de montage van de consoles aan U-profielen wordt tot een breedte van 400 mm voor de bevestiging van de console, afhankelijk van het desbetreffende profiel, één platkopbout of een zeskantbout gebruikt. Vanaf een consolebreedte van 500 mm wordt de console met zeskantbouten door beide balken van het U-profiel bevestigd. Hiertoe dienen afhankelijk van het desbetreffende profiel geschikte afstandsstukken te worden aangebracht! De oppervlaktecoating is een via een enkelvoudig dompelprocedé aangebrachte coating met extra dikke zinklagen.
-
- Technische gegevens
-
Technische gegevens
Dimensie B610mm F in kN 3 kN Functiebehoud nee Gatdiameter 13 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Kleur zink Materiaal staal Oppervlak vuurverzinkt 85µm Productserie AW 30-reeks Roestvast staal, gebeitst nee ROHS-conform ja Uitvoering Wand- en profielconsole Afmetingen
Afm. H 100 mm Breedte 610 mm Hoogte 100 mm Lengte 50 mm Maat A 50 mm Maat B 610 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 3,9961 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 3,9961 kg CO₂e Declared Unit Stuk Declared Unit Quantity 1 Onderzoeksdatum CO2-waarde 2025-05-21T00:00:00.000+0200 Technische gegevens
Belastingsdiagram console AW 30
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad AW 30 61 FT SO / 7192060 , 0.32MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfEU Conformiteitsverklaring AW 30 61 FT SO / 7192060 , 0.11MB , pdfUK-Conformiteitsverklaring AW 30 61 FT SO / 7192060 , 0.09MB , pdfREACH Conformiteitsverklaring AW 30 61 FT SO / 7192060 , 0.12MB , pdfRoHS Conformiteitsverklaring AW 30 61 FT SO / 7192060 , 0.13MB , pdfMilieuproductdeclaratie (EPD) AW 30 61 FT SO / 7192060 , 2.03MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
