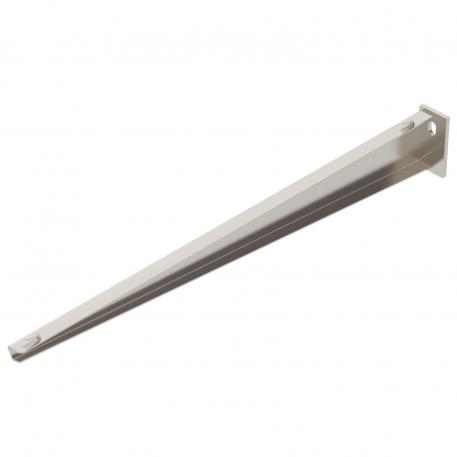

Wand- en profielconsole AWG 15 A4 610 | 1,5 | roestvrij staal

Wand- en profielconsole AWG 15 A4

Art.nr. 6420652 | EAN 4012195706359

Art.nr. / Type

Breedte

F in kN	1,5 kN

Kleur	roestvrij staal

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Lichte wand- en profielconsole met aangelaste kopplaat voor schroefloze bevestiging van een draadgoot.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

Technische gegevens

Afmetingen

Afm. H	80 mm
Breedte	610 mm
CO2-voetafdruk (GWP) van wieg tot poort	4,8877 kg CO2e / 1 Stuk
Dimensie	B610mm
F in kN	1,5 kN
Functiebehoud	nee
Gatdiameter	11 mm
Hoekbereik max.	90 mm
Hoekbereik min.	90 mm
Hoogte	80 mm

Kleur	roestvrij staal
Lengte	40 mm
Maat A	40 mm
Maat B	610 mm
Materiaal	Roestvast staal 1.4571
Oppervlak	blank, nabehandeld
Roestvast staal, gebeitst	nee
Uitvoering	Wand- en profielconsole
voorbreedte max.	300 mm
voorbreedte min.	300

Technische gegevens

Belastingsdiagram console type AW G 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Consolelengte in mm

Alle typen

Alle typen

Type	Breedte	F in kN	Kleur	Art.nr.	Aantal	kl. VKE
AWG 15 11 A4	110 mm	1,5 kN	roestvrij staal	6420642	Stuks	1 Stuks
AWG 15 21 A4	210 mm	1,5 kN	roestvrij staal	6420644	Stuks	1 Stuks
AWG 15 31 A4	310 mm	1,5 kN	roestvrij staal	6420646	Stuks	1 Stuks
AWG 15 41 A4	410 mm	1,5 kN	roestvrij staal	6420648	Stuks	1 Stuks
AWG 15 51 A4	510 mm	1,5 kN	roestvrij staal	6420650	Stuks	1 Stuks
AWG 15 61 A4	610 mm	1,5 kN	roestvrij staal	6420652	Stuks	1 Stuks
