Wandconsole AW 80
Art.nr. 6417868 | EAN 4012196203772
- Productbeschrijving
-

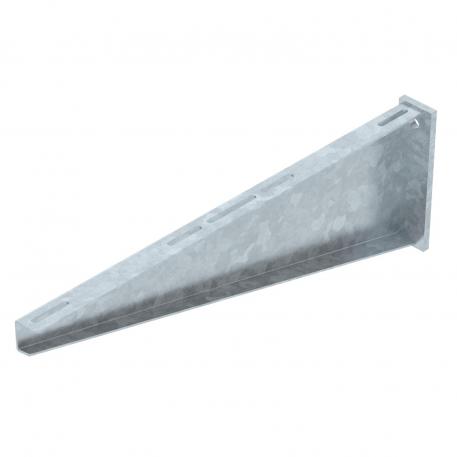

ProductbeschrijvingZware wandbeugel met vastgelaste kopplaat.
Bij de bevestiging van kabelgoten en -ladders met platkopbouten M6 dienen grote sluitringen afzonderlijk besteld te worden (gaten in console zijn 9 x ..).
-
- Technische gegevens
-
Afmetingen
Afm. H 235 mm Breedte 710 mm CO2-voetafdruk (GWP) van wieg tot poort 13,72 kg CO2e / 1 Stuk Dimensie B710mm F in kN 8 kN Functiebehoud nee Gatdiameter 17,5 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 235 mm Kleur zink Lengte 60 mm Maat A 60 mm Maat B 710 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 80
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
