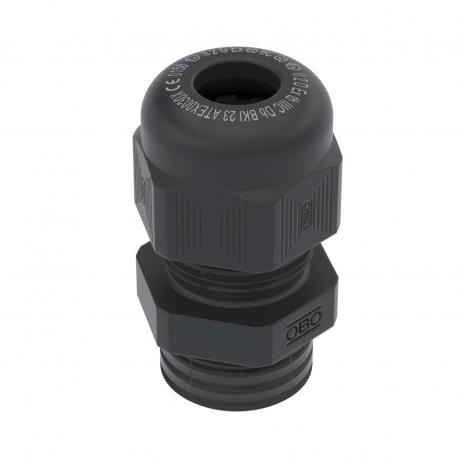

Wartelsysteem, EX-zone, metrische schroefdraad, zwart | | M16 x 1,5 | nee | Zwart

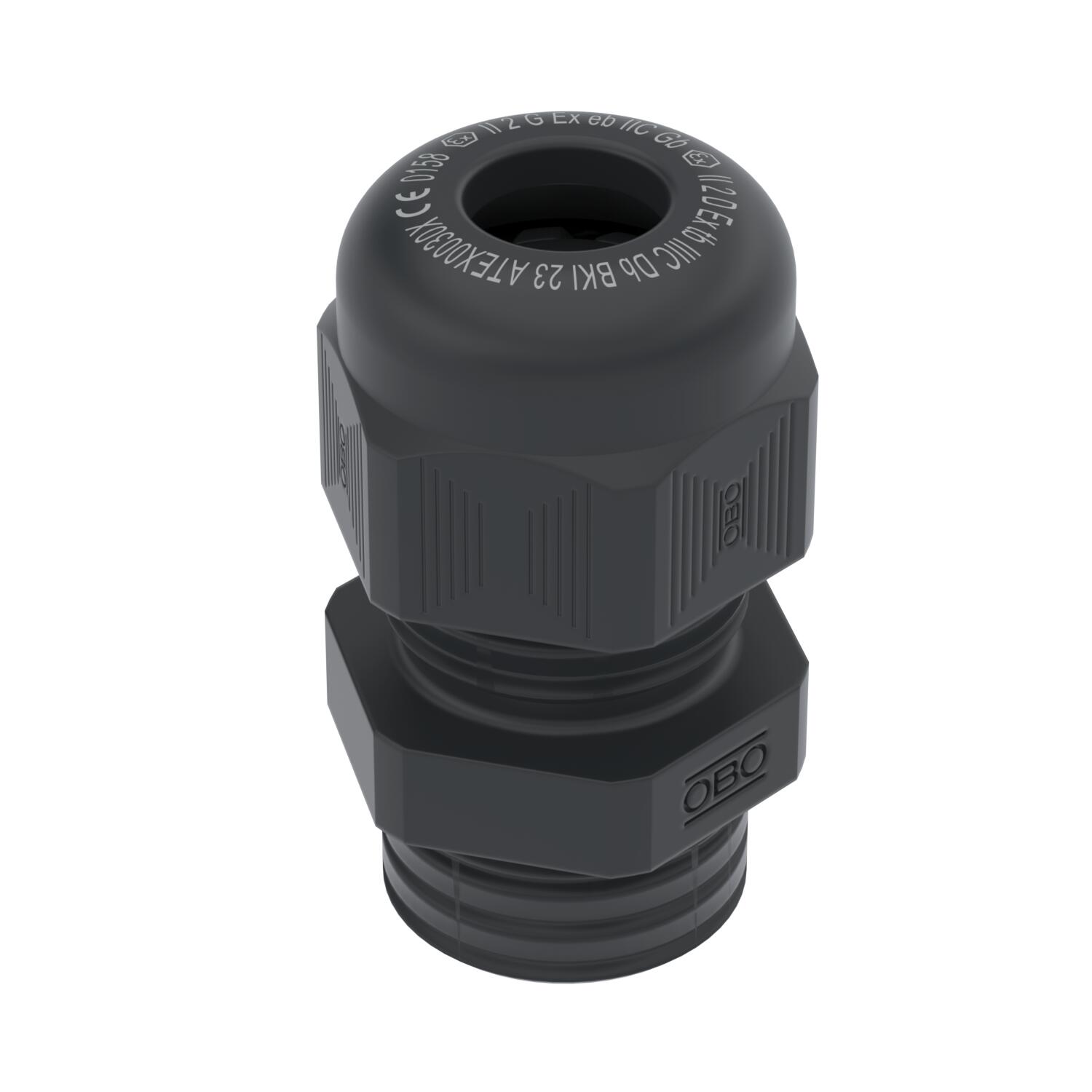

Wartelsysteem, EX-zone, metrische schroefdraad, zwart

Art.nr. 2050315 | EAN 4012195594857

Art.nr. / Type

Schroefdraad

Meervoudig dichtingsinzetstuk	nee

Kleur	Zwart

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Wartel met EG-keuringscertificaat voor apparaten en beveiligingssystemen voor gebruik conform de voorschriften in explosieve omgevingen. Richtlijn 94/9/EG
EG-typebeproevingscertificaatnummer: PTB 99 ATEX 3112X en ... 3113X.

Met metrische aansluitdraad volgens IEC 423.

Robuuste kabelwartel in dopmoeruitvoering met groot afdichtingsoppervlak, evenals trekontlasting en verdraaibeveiliging voor hoge dichtheidseisen.

Afdichtring van chloropreen / nitrilrubber, aangegoten afdichtlippen, daarom geen schroefdraadafdichtingsring nodig, VDE-getest
Beschermingsklasse IP 68 bij 5 bar.

Technische gegevens

Technische gegevens

Afdichtbereik D max.	8 mm
Afdichtbereik D min.	5 mm
Beschermingsgraad	IP68
Deelbare wartel	nee
Dimensie	M16
Doorbuigbescherming	nee
Explosiebeveiligd	ja
glasvezelversterkt	nee
Halogeenvrij	ja
Instabiel draaimoment	2,75 Nm
Kleur	Zwart
Lengte schroefdraad	8 mm
Materiaal	Polyamide
Meervoudig dichtingsinzetstuk	nee
Met borgmoer	nee
Nominale schroefdraadmaat	16

Schroefdraad	M16 x 1,5
slagvast	nee
Sleutelwijdte	19
Soort afdichting	Dichtring
Soort schroefdraad	Metrisch
Spoed	1,5 mm
Temperatuurbereik max.	40 °C
Temperatuurbereik min.	-10 °C
Trekontlastingsmogelijkheid	nee
Uitvoering	recht
Voor Ex-zone	ja
voor Ex-zone gas	1, 2
voor Ex-zone stof	21, 22
Wartel voor platte kabel	nee
Zeskant hoekmaat	21 mm

Afmetingen

Afmeting e	21 mm
Afmeting G	M16 mm
Afmeting L max.	27 mm
Afmeting L min.	21 mm

Maat L1	8 mm
Maat L2	5 mm
Maat L3	15,5 mm

Alle typen

Alle typen

Type	Schroefdraad	Meervoudig dichtingsinzetstuk	Kleur	Art.nr.	Aantal	kl. VKE
VTEC EX M16 SW	M16 x 1,5	nee	Zwart	2050315	Stuks	50 Stuks
VTEC EX M20 SW	M20 x 1,5	nee	Zwart	2050323	Stuks	50 Stuks
VTEC EX M25 SW	M25 x 1,5	nee	Zwart	2050331	Stuks	25 Stuks
VTEC EX M32 SW	M32 x 1,5	nee	Zwart	2050358	Stuks	20 Stuks
VTEC EX M40 SW	M40 x 1,5	nee	Zwart	2050366	Stuks	10 Stuks
VTEC EX M50 SW	M50 x 1,5	nee	Zwart	2050374	Stuks	5 Stuks
VTEC EX M63 SW	M63 x 1,5	nee	Zwart	2050382	Stuks	5 Stuks
