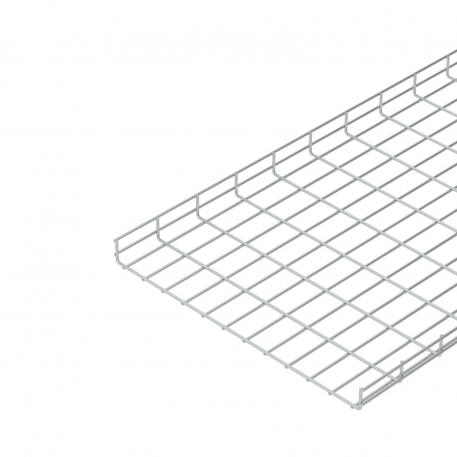

Zware draadgoot SGR 55 G

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter	6 mm

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

De maaswijdte is 50 x 100 mm.

RVS uitvoering op aanvraag.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Dimensie	55x600x3000
Draaddiameter	6 mm
Functiebehoud	nee
Kleur	zink
Materiaal	staal
Nuttige doorsnede	26500 mm²

Nuttige doorsnede	265 cm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Steunafstand 1,0 m	2,9 kN/m
Steunafstand 1,5 m	1,5 kN/m

Steunafstand 2,0 m	0,75 kN/m
Steunafstand 3,0 m	0,4 kN/m

CO2-voetafdruk (GWP) van wieg tot poort	9,3239 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	9,3239 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-21T00:00:00.000+0200

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	nee	6005470	m	3 m
SGR 55 150 G	3000 mm	150 mm	55 mm	6 mm	63 cm²	nee	6005472	m	3 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	nee	6005474	m	12 m
SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	nee	6005476	m	3 m
SGR 55 400 G	3000 mm	400 mm	55 mm	6 mm	175 cm²	nee	6005478	m	3 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	nee	6005480	m	3 m
SGR 55 600 G	3000 mm	600 mm	55 mm	6 mm	265 cm²	nee	6005482	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder G	GUV 6 G	6016572	Stuks	20 Stuks
Deksel, niet-geperforeerd FS	DRLU 600 FS	6052609	m	6 m

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkappen	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 45 FS	TSG 45 FS	6062033	m	3 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat FS	KAB GR FS	6220139	Stuks	10 Stuks
