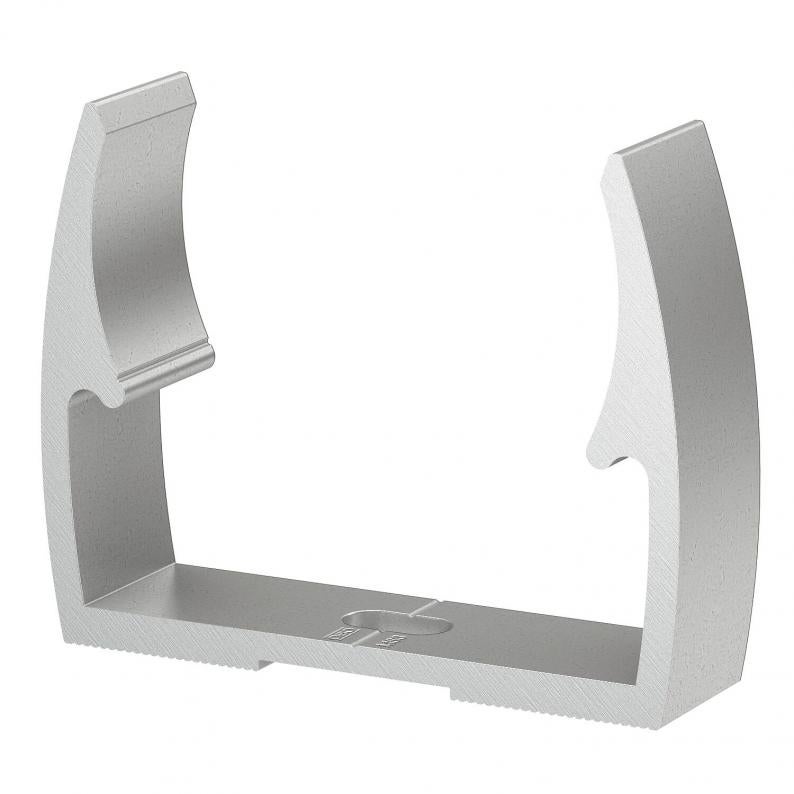

Quick-klem, ALU
Type ALQ M16
Art.nr. 2149916
EAN 4012196409235
Art.nr. / Type
Nominale grootte
Kl. vpe: 100 Stuks
100Stuks
Stuks
Omschrijving
OBO Quick-klem type ALQ M,
voor alle metrische aluminium buissystemen evenals lichte en zware isolatiebuizen. Geschikt voor bevestiging van het OBO-buizensysteem, materiaal: ALU.
De buis kan eenvoudig in de klem worden geklikt: de klem draait automatisch in de juiste positie.
Sleufgat voor zijdelings uitlijnen bij de montage door middel van houtschroef of slagplug.
Aanbevolen bevestigingsafstand 50-60 cm.
voor alle metrische aluminium buissystemen evenals lichte en zware isolatiebuizen. Geschikt voor bevestiging van het OBO-buizensysteem, materiaal: ALU.
De buis kan eenvoudig in de klem worden geklikt: de klem draait automatisch in de juiste positie.
Sleufgat voor zijdelings uitlijnen bij de montage door middel van houtschroef of slagplug.
Aanbevolen bevestigingsafstand 50-60 cm.
Technische gegevens

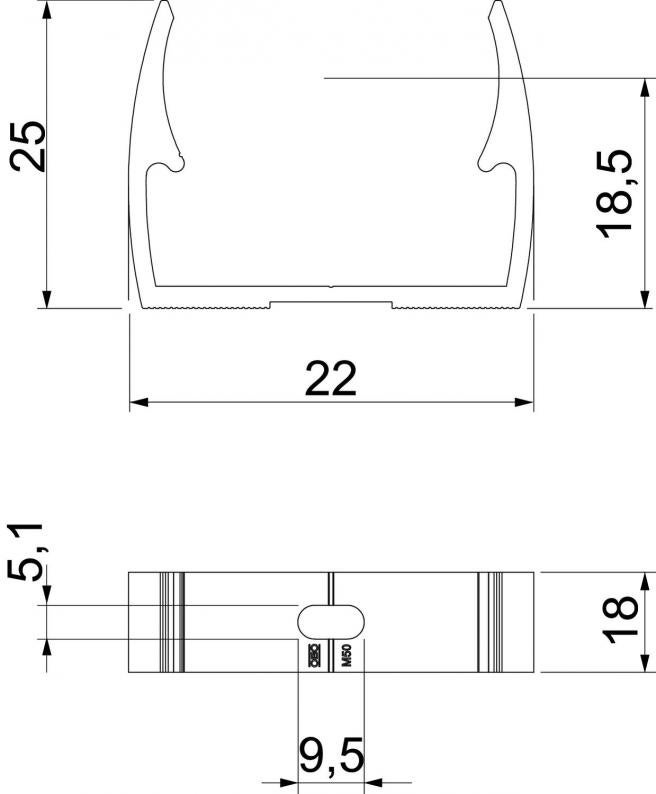

Afmetingen
| Maat A | 22 mm |
|---|---|
| Maat B | 18 mm |
| Afm. H | 25 mm |
| Maat F | 9,5 mm |
| Afm. h | 18,5 mm |
| Afmeting e | 5,1 mm |
Technische gegevens
| Nominale grootte | 16 |
|---|---|
| Halogeenvrij | nee |
| Uittrekwaarden | 55 N |
| UV-bestendig | ja |
| Rijgbaar | nee |
| Gesloten | nee |
| Aantal kabels/ buizen | 1 |
| Met inlage | nee |
| Type bevestiging | Schroefgat |
| ROHS-conform | ja |
| Spanbereik D min. | 16 mm |
| Spanbereik D max. | 16 mm |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 90 °C |
| Dimensie | M16 |
| Materiaal | aluminium |
| Resistance to impact | 2 J |
| Resistance to lateral load | 105 N |
| Resistance to axial load | 15 N |
| Resistance against corrosion | hoog |
| Productserie | Quick-klemmen serie |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1324 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,1324 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Nominale grootte
Art.nr.
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
ALQ M63
63
2149963
Nominale grootte
ALQ M16
Art.nr.
2149916
Nominale grootte
16
ALQ M20
Art.nr.
2149920
Nominale grootte
20
ALQ M25
Art.nr.
2149925
Nominale grootte
25
ALQ M32
Art.nr.
2149932
Nominale grootte
32
ALQ M40
Art.nr.
2149940
Nominale grootte
40
ALQ M50
Art.nr.
2149950
Nominale grootte
50
ALQ M63
Art.nr.
2149963
Nominale grootte
63
