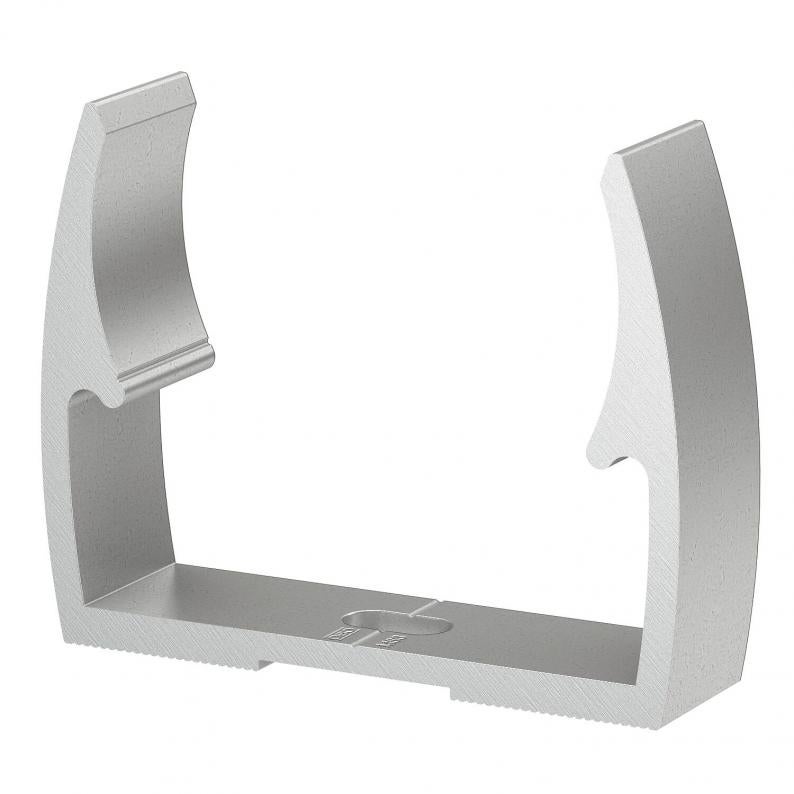

Quick-klem, ALU
Type ALQ M40
Art.nr. 2149940
EAN 4012196409273
Art.nr. / Type
Nominale grootte
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
OBO Quick-klem type ALQ M,
voor alle metrische aluminium buissystemen evenals lichte en zware isolatiebuizen. Geschikt voor bevestiging van het OBO-buizensysteem, materiaal: ALU.
De buis kan eenvoudig in de klem worden geklikt: de klem draait automatisch in de juiste positie.
Sleufgat voor zijdelings uitlijnen bij de montage door middel van houtschroef of slagplug.
Aanbevolen bevestigingsafstand 50-60 cm.
voor alle metrische aluminium buissystemen evenals lichte en zware isolatiebuizen. Geschikt voor bevestiging van het OBO-buizensysteem, materiaal: ALU.
De buis kan eenvoudig in de klem worden geklikt: de klem draait automatisch in de juiste positie.
Sleufgat voor zijdelings uitlijnen bij de montage door middel van houtschroef of slagplug.
Aanbevolen bevestigingsafstand 50-60 cm.
Technische gegevens
Afmetingen
| Maat A | 50 mm |
|---|---|
| Maat B | 18 mm |
| Afm. H | 42 mm |
| Maat F | 12 mm |
| Afm. h | 30,5 mm |
| Afmeting e | 6,1 mm |
Technische gegevens
| Nominale grootte | 40 |
|---|---|
| Halogeenvrij | nee |
| Uittrekwaarden | 120 N |
| UV-bestendig | ja |
| Rijgbaar | nee |
| Gesloten | nee |
| Aantal kabels/ buizen | 1 |
| Met inlage | nee |
| Type bevestiging | Schroefgat |
| ROHS-conform | ja |
| Spanbereik D min. | 40 mm |
| Spanbereik D max. | 40 mm |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 90 °C |
| Dimensie | M40 |
| Materiaal | aluminium |
| Resistance to impact | 6 J |
| Resistance to lateral load | 200 N |
| Resistance to axial load | 50 N |
| Resistance against corrosion | hoog |
| Productserie | Quick-klemmen serie |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,392 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,392 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Nominale grootte
Art.nr.
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
ALQ M63
63
2149963
