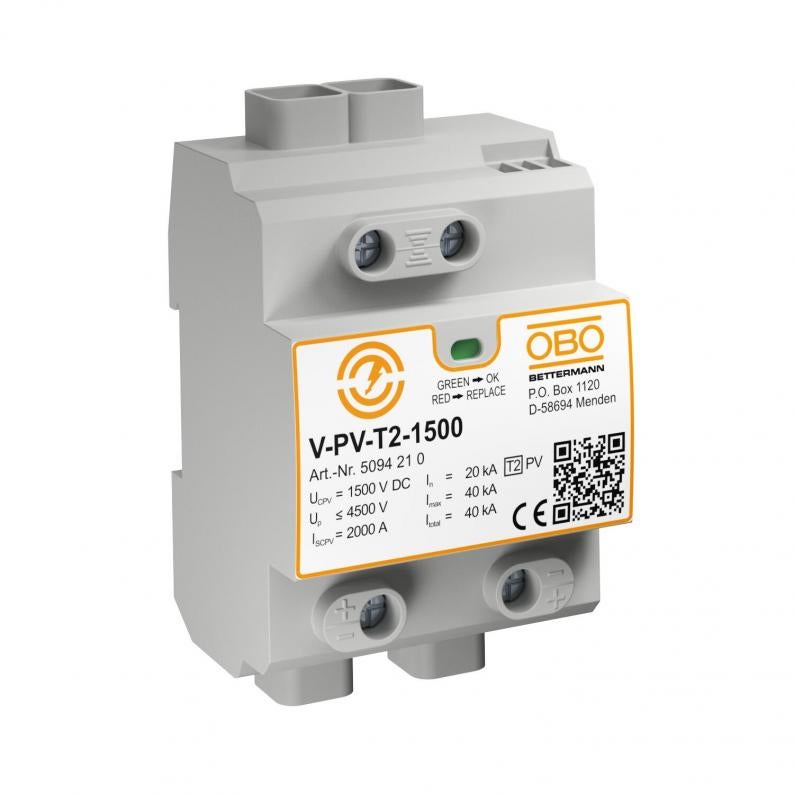

Compleet fotovoltaisch blok 1500V DC
Type V-PV-T2-1500
Art.nr. 5094210
EAN 4012196603695
Art.nr. / Type
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Type 2 overspanningsbeveiliging voor fotovoltaische installaties.
• Overspanningsbeveiliging volgens IEC 60364-7-712 (VDE 0100-712)
• Afvoercapaciteit van 20 kA per pool en tot 40 kA (8/20)
• foutvaste Y-verbinding met statusweergave
• De FS-variant heeft een potentiaalvrij wisselcontact voor signalering op afstand
Toepassing: overspanningsbeveiligingsapparatuur voor PV-systemen.
• Overspanningsbeveiliging volgens IEC 60364-7-712 (VDE 0100-712)
• Afvoercapaciteit van 20 kA per pool en tot 40 kA (8/20)
• foutvaste Y-verbinding met statusweergave
• De FS-variant heeft een potentiaalvrij wisselcontact voor signalering op afstand
Toepassing: overspanningsbeveiligingsapparatuur voor PV-systemen.
Technische gegevens
Afmetingen
| Lengte | 65,5 mm |
|---|---|
| Breedte | 71,2 mm |
| Hoogte | 120 mm |
Technische gegevens
| Netvorm | DC |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Explosieveilige uitvoering | nee |
| Testklasse type 1 | nee |
| Afstandssignalisatie | nee |
| Testklasse type 2 | ja |
| Testklasse type 3 | nee |
| Max. PV-spanning | 1500 V |
| Geïntegreerde voorzekering | nee |
| Maximale continuspanning DC | 1500 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | Overige |
| Montagetype | DIN-rail 35 mm |
| Uitvoering | Y-configuratie |
| Netvorm DC | ja |
| Netvorm IT | nee |
| Netvorm TN | nee |
| Netvorm TN-C | nee |
| Netvorm TN-C-S | nee |
| Netvorm TN-S | nee |
| Netvorm TT | nee |
| Netvorm overig | nee |
| ROHS-conform | ja |
| Nominale belastingsstroom (in-/uitgangsklem) | 50 A |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 1500V DC |
| Kleur | grijs |
| Productserie | PV-ÜSS |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 2,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 35 mm² |
| Afleidstroom (8/20 µs) [totaal] | 40 kA |
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2054 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2054 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
