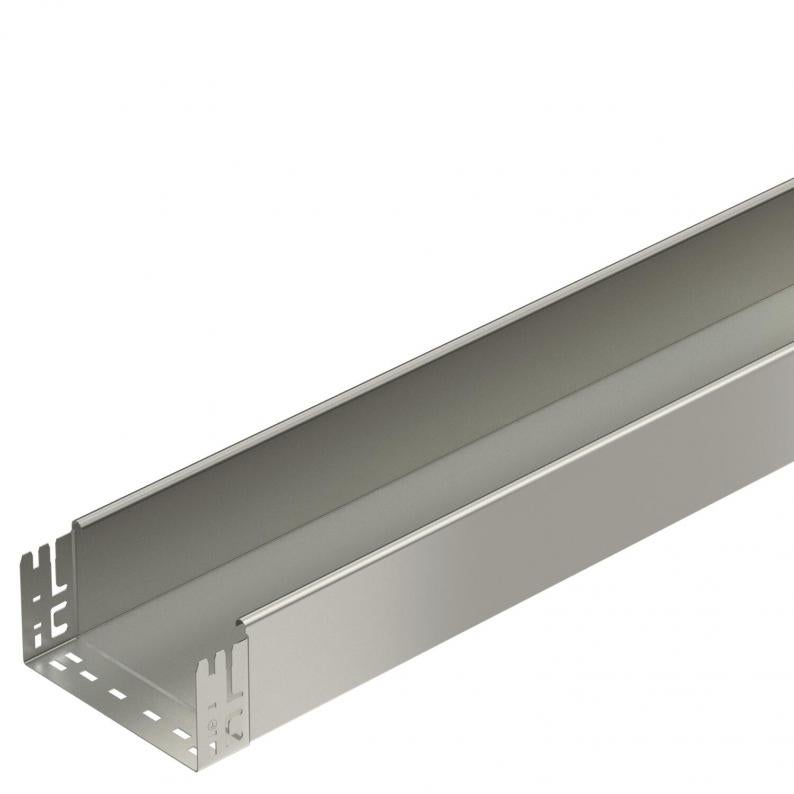

Chemin de câbles MKS-Magic® 110 non perforé A2
Type MKSMU 120 A2
Réf. 6059420
EAN 4012195832263
Réf. / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Pte UC : 3 m
3m
m
Description
Chemin de câbles non perforé avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
La liaison équipotentielle constante est garantie sans éléments supplémentaires.
Caractéristiques techniques
Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 110 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 218 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | non |
| Schéma de perçage NATO | non |
| Section utile | 21800 mm² |
| avec partie supérieure | non |
| Conformité ROHS | oui |
| Dimension | 110x200x3050 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série MKSM |
Charges
| Écart entre supports 1,5 m | 1,85 kN/m |
|---|---|
| Écart entre supports 2,0 m | 1,3 kN/m |
| Écart entre supports 2,5 m | 0,75 kN/m |
| Écart entre supports 3,0 m | 0,6 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 19,2181 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 19,2181 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Coloris
Réf.
MKSMU 110 A2
3050
100
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059416
MKSMU 120 A2
3050
200
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059420
MKSMU 130 A2
3050
300
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059422
MKSMU 140 A2
3050
400
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059424
MKSMU 150 A2
3050
500
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059426
MKSMU 160 A2
3050
600
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059428
