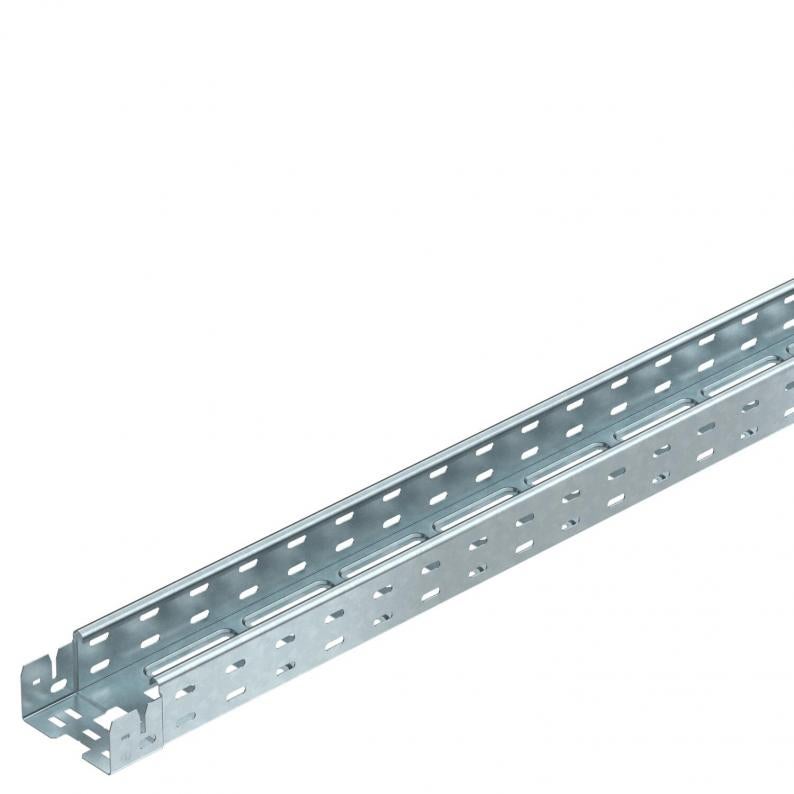

Chemin de câbles MKS-Magic® 60 FT
Type MKSM 610 FT
Réf. 6059018
EAN 4012195830023
Réf. / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Pte UC : 3 m
3m
m
Description
Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.
À partir d'une largeur de chemin de câbles 200 mm avec 30% de perforation, selon la directive VdS 2092, convient pour une utilisation sous des systèmes d'arrosage.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.
À partir d'une largeur de chemin de câbles 200 mm avec 30% de perforation, selon la directive VdS 2092, convient pour une utilisation sous des systèmes d'arrosage.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Caractéristiques techniques
Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 60 mm |
| Cote y | 62 mm |
| Cote L | 30 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 58 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 5800 mm² |
| avec partie supérieure | non |
| Conformité ROHS | oui |
| Dimension | 60x100x3050 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Insert installation de sprinkler | oui |
| Atténuation magnétique du blindage avec couvercle | 50 dB |
| Atténuation magnétique du blindage sans couvercle | 20 dB |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série MKSM |
Charges
| Écart entre supports 1,5 m | 1,6 kN/m |
|---|---|
| Écart entre supports 2,0 m | 1,1 kN/m |
| Écart entre supports 2,5 m | 0,7 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 4,4733 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 4,4733 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Certificats (1)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (2)
Versions
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Coloris
Réf.
MKSM 610 FT
3050
100
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059018
MKSM 615 FT
3050
150
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059020
MKSM 620 FT
3050
200
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059022
MKSM 630 FT
3050
300
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059025
MKSM 640 FT
3050
400
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059027
MKSM 650 FT
3050
500
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059029
MKSM 660 FT
3050
600
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059032
Largeur
MKSM 610 FT
Réf.
6059018
Longueur
3050
Largeur
100
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
MKSM 615 FT
Réf.
6059020
Longueur
3050
Largeur
150
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
MKSM 620 FT
Réf.
6059022
Longueur
3050
Largeur
200
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
MKSM 630 FT
Réf.
6059025
Longueur
3050
Largeur
300
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
MKSM 640 FT
Réf.
6059027
Longueur
3050
Largeur
400
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
MKSM 650 FT
Réf.
6059029
Longueur
3050
Largeur
500
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
MKSM 660 FT
Réf.
6059032
Longueur
3050
Largeur
600
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
