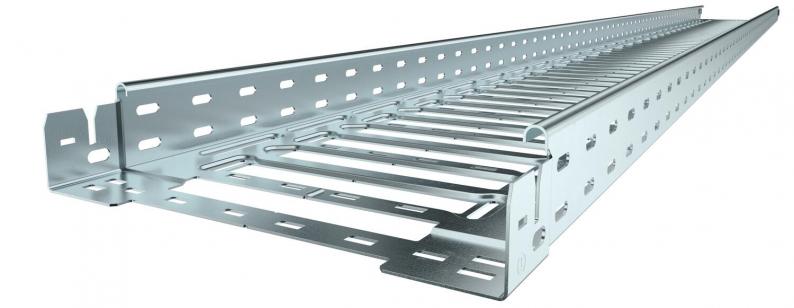

Chemin de câbles SKS-Magic® 60 FS
Type SKSM 610 FS
Réf. 6059456
EAN 4012195832485
Réf. / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Pte UC : 3 m
3m
m
Description
Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
Le chemin de câbles a une perforation latérale continue de 7 x 20 mm pour l'installation de composants de connexion et d'assemblage supplémentaires.
À partir d'une largeur de chemin de câbles 200 mm avec 30% de perforation, convient pour une utilisation sous des systèmes d'arrosage selon la directive VdS 2092.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Le chemin de câbles a une perforation latérale continue de 7 x 20 mm pour l'installation de composants de connexion et d'assemblage supplémentaires.
À partir d'une largeur de chemin de câbles 200 mm avec 30% de perforation, convient pour une utilisation sous des systèmes d'arrosage selon la directive VdS 2092.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Caractéristiques techniques
Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 60 mm |
| Cote y | 62 mm |
| Cote L | 30 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 58 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 5800 mm² |
| avec partie supérieure | non |
| Conformité ROHS | oui |
| Dimension | 60x100x3050 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Coloris | zinc |
| Protection contre l'incendie | Utilisation plafonds coupe-feu |
| Atténuation magnétique du blindage avec couvercle | 50 dB |
| Atténuation magnétique du blindage sans couvercle | 20 dB |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série SKSM |
Charges
| Écart entre supports 1,5 m | 3 kN/m |
|---|---|
| Écart entre supports 2,0 m | 2,25 kN/m |
| Écart entre supports 2,5 m | 1,58 kN/m |
| Écart entre supports 3,0 m | 1 kN/m |
| Classe de charge NEMA | 8B |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,601 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,601 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (5)
Certificats (3)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Coloris
Réf.
SKSM 610 FS
3050
100
60
non
1,5
galvanisé sendzimir
acier
zinc
6059456
SKSM 620 FS
3050
200
60
non
1,5
galvanisé sendzimir
acier
zinc
6059460
SKSM 630 FS
3050
300
60
non
1,5
galvanisé sendzimir
acier
zinc
6059462
SKSM 640 FS
3050
400
60
non
1,5
galvanisé sendzimir
acier
zinc
6059464
SKSM 650 FS
3050
500
60
non
1,5
galvanisé sendzimir
acier
zinc
6059466
SKSM 660 FS
3050
600
60
non
1,5
galvanisé sendzimir
acier
zinc
6059468
Largeur
SKSM 610 FS
Réf.
6059456
Longueur
3050
Largeur
100
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
SKSM 620 FS
Réf.
6059460
Longueur
3050
Largeur
200
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
SKSM 630 FS
Réf.
6059462
Longueur
3050
Largeur
300
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
SKSM 640 FS
Réf.
6059464
Longueur
3050
Largeur
400
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
SKSM 650 FS
Réf.
6059466
Longueur
3050
Largeur
500
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
SKSM 660 FS
Réf.
6059468
Longueur
3050
Largeur
600
Hauteur
60
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
