Échelle à câbles LCIS 60, 6 m C30 FT
Type LCIS 620 6 FT
Réf. 6209643
EAN 4012196431786
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Pte UC : 6 m
6m
m
Description

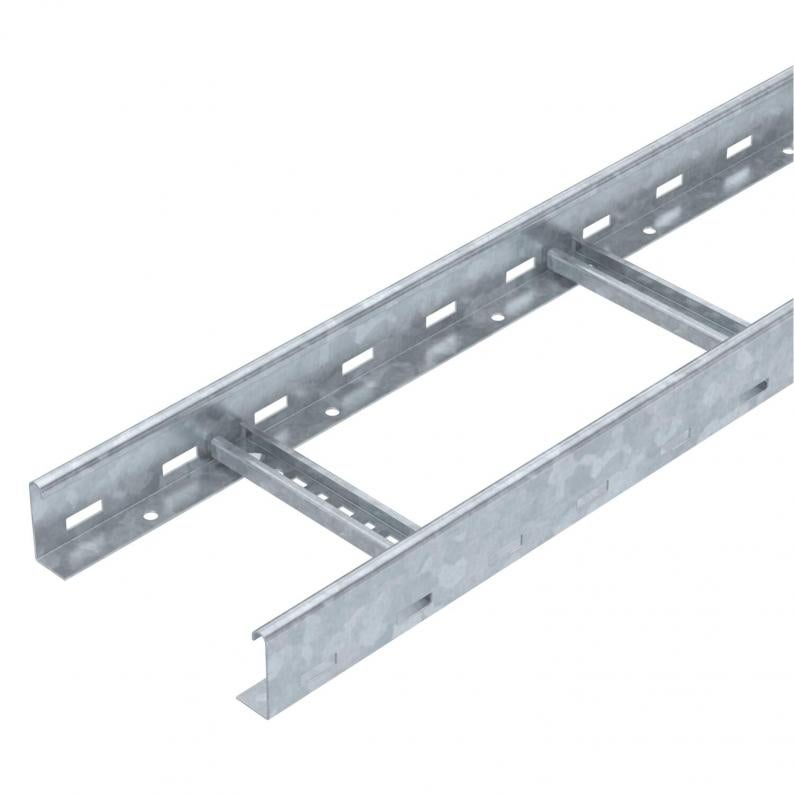

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Caractéristiques techniques
Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 60 mm |
| Cote B | 200 mm |
| Fente de l’échelon | 17,00 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 80 cm² |
| Acier inoxydable, décapé | non |
| Section utile | 8000 mm² |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | soudé |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,5 mm |
| Dimension | 60x200x6000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Série de produit | Série LCIS |
Charges
| Écart entre supports 1,5 m | 3,3 kN/m |
|---|---|
| Écart entre supports 2,0 m | 2 kN/m |
| Écart entre supports 2,5 m | 1,3 kN/m |
| Écart entre supports 3,0 m | 1 kN/m |
| Écart entre supports 3,5 m | 0,78 kN/m |
| Écart entre supports 4,0 m | 0,4 kN/m |
| Écart entre supports 4,5 m | 0,3 kN/m |
| Écart entre supports 5,0 m | 0,2 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,1553 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,1553 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur du longeron
Réf.
LCIS 620 6 FT
6000
200
non
1,5
6209643
LCIS 630 6 FT
6000
300
non
1,5
6209645
LCIS 640 6 FT
6000
400
non
1,5
6209647
LCIS 650 6 FT
6000
500
non
1,5
6209649
LCIS 660 6 FT
6000
600
non
1,5
6209651
