Rail d'équipotentialité avec semelle en plastique
Type 1809
Réf. 5015073
EAN 4012195378259


Réf. / Type
5015073 / 1809
Longueur
188 mm
Largeur
52 mm
Hauteur
44,5 mm
Coloris
gris
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Rail d’équipotentialité pour la liaison équipotentielle selon DIN VDE 0100-410/-540, ainsi que la liaison équipotentielle de protection contre la foudre selon DIN VDE 0185-305
• Socle et couvercle en polystyrène, gris
• Couvercle plombable / inscriptible
• Barre de contact en laiton, nickelé
• Vis et contre-plaque en acier, galvanisé par électrolyse
• Résistance aux courants de foudre de 100 kA (10/350)
Possibilités de raccordement :
• 7 câbles mono- ou multi-filaires jusqu’à 25 mm² ou câbles à fils fins avec embout jusqu’à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 ruban plat jusqu’à FL 30 ou conducteur rond Rd 8-10
avec couvercle plombable,
en plastique anti-chocs
• Socle et couvercle en polystyrène, gris
• Couvercle plombable / inscriptible
• Barre de contact en laiton, nickelé
• Vis et contre-plaque en acier, galvanisé par électrolyse
• Résistance aux courants de foudre de 100 kA (10/350)
Possibilités de raccordement :
• 7 câbles mono- ou multi-filaires jusqu’à 25 mm² ou câbles à fils fins avec embout jusqu’à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 ruban plat jusqu’à FL 30 ou conducteur rond Rd 8-10
avec couvercle plombable,
en plastique anti-chocs
Quantité minimale de commande 00000
Caractéristiques techniques

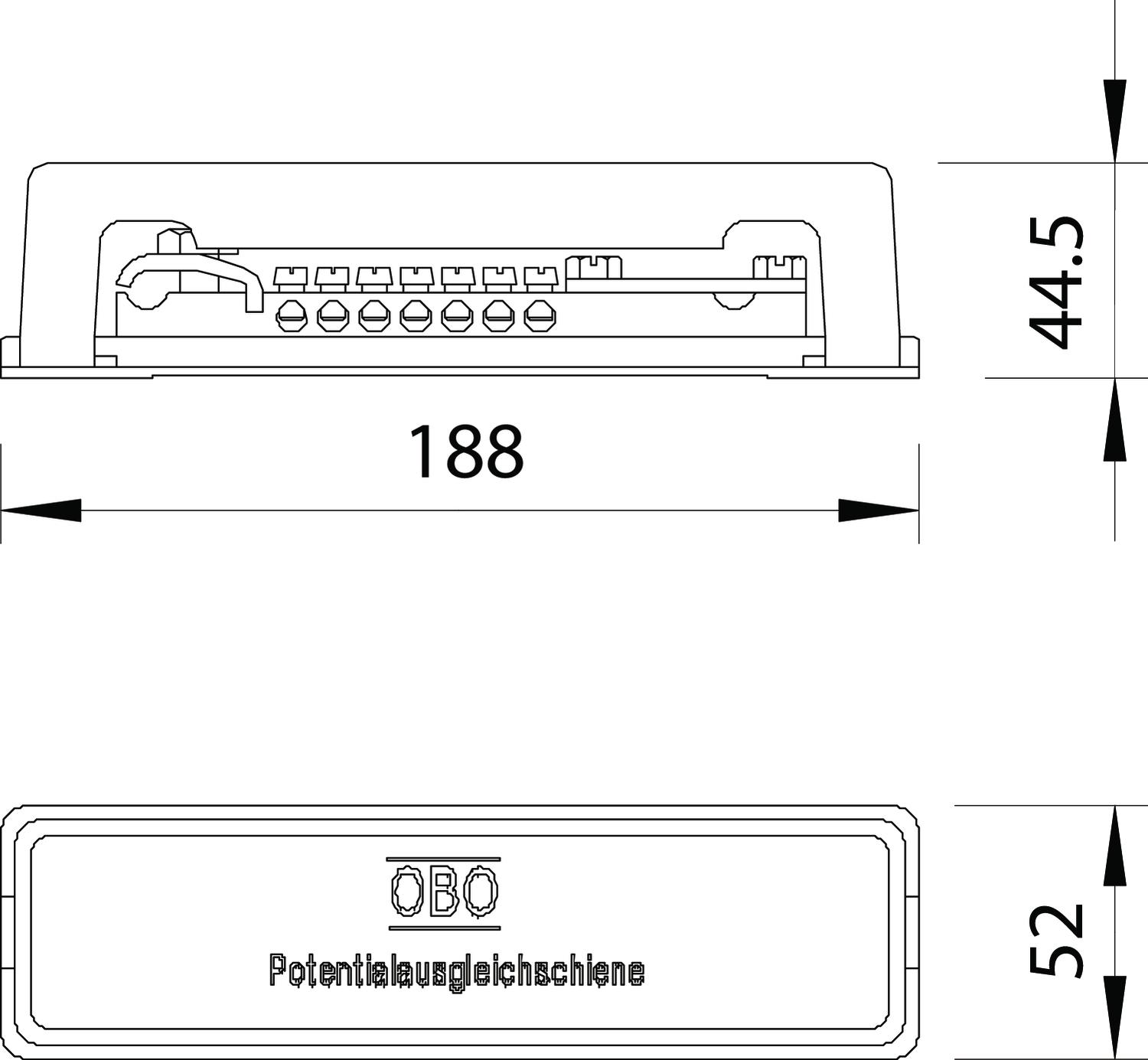

Dimensions
| Longueur | 188 mm |
|---|---|
| Largeur | 52 mm |
| Hauteur | 44,5 mm |
Caractéristiques techniques
| Isolateur | oui |
|---|---|
| Nombre de raccordements de conducteurs ronds total | 1 |
| Nombre de raccordements de conducteurs ronds jusqu'à 8 mm | 0 |
| Nombre de raccordements de conducteurs ronds jusqu'à 10 mm | 0 |
| Nombre de raccordements de conducteurs ronds jusqu'à 8-10 mm | 1 |
| Nombre de raccordements de conducteurs plats jusqu'à 30 mm | 1 |
| Nombre de raccordements de conducteurs plats jusqu'à 40 mm | 0 |
| Nombre de raccordements de câbles jusqu'à 6 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 16 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 25 mm² rigides | 7 |
| Nombre de raccordements de câbles jusqu'à 95 mm² rigides | 0 |
| Matériau du rail de contact | laiton |
| Matériau de la borne | acier |
| Surface du rail de contact | nickelé |
| Surface de la borne | galvanisé |
| Modèle | avec couvercle |
| Capacité de charge de courant de foudre | H/100 kA |
| Conformité ROHS | Sauf |
| Forme de construction | Construction fixe |
| Dimension | 188mm |
| Matériau | laiton |
| Coloris | gris |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,6705 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,6705 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
