UGD250-3 pour boîtiers de sol carrés, pour hauteur de chape 70-125 mm
Type UGD 250-3 9
Réf. 7410087
EAN 4012195431749
Réf. / Type
7410087 / UGD 250-3 9
Hauteur de chape min.
70 mm
Hauteur de chape max.
125 mm
Ouverture de montage pour unité de montage
carré
Dimension nominale pour boîtier d'appareillages
9
Dimension nominale
250 mm
Hauteur de goulotte min.
28 mm
Hauteur de goulotte max.
48 mm
Cet article est un article de fin de série !
Vous trouverez les articles de remplacement ici.
Pte UC : 1 Pièce
1Pièce
Pièce
Description

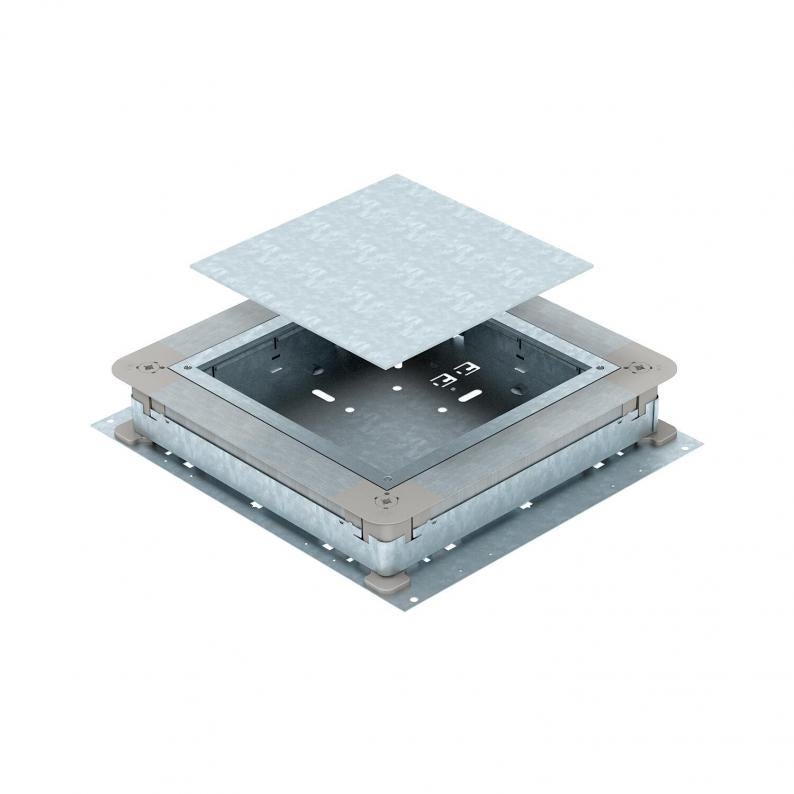

Boîte d'appareillage sous plancher pour goulottes d'installation sous chape avec parois latérales en tôle d'acier. Pour le montage d'unités de montage dans la taille nominale sélectionnée. Possibilité de nivellement continu à hauteur de la chape (nivellement rapide possible) et la chape peut être coulée de manière affleurante à l'arête de retraite de la chape. Avec possibilité de découplage acoustique une fois la chape coulée et utilisation possible avec les accessoires pour applications avec charges lourdes.
Parois latérales pré-découpées pour les largeurs de conduit de 190 et 250 mm.
Caractéristiques techniques
Caractéristiques techniques
| Hauteur de chape min. | 70 mm |
|---|---|
| Hauteur de chape max. | 125 mm |
| Plage de réglage min. | 70 mm |
| Plage de réglage max. | 125 mm |
| hauteur de chape minimum | 70 |
| convient pour goulotte sous chape, noyée dans la chape | oui |
| convient pour goulotte sous chape fermée, affleurante avec la chape | non |
| Largeur de goulotte min. | 190 mm |
| Largeur de goulotte max. | 250 mm |
| ouverture de montage pour réservoir en saillie | non |
| possibilité d'installation du joint | oui |
| Découplable | oui |
| tôle de fond | oui |
| Convient pour goulotte noyée | non |
| à encastrer affleurant avec le sol | oui |
| Ouverture de montage pour unité de montage | carré |
| pour raccord de tuyau | non |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Espace d’installation min. | 6,09 dm³ |
| Espace d’installation max. | 11,63 dm³ |
| Dimension nominale | 250 mm |
| Conformité ROHS | Sauf |
| Hauteur de goulotte min. | 28 mm |
| Hauteur de goulotte max. | 48 mm |
| Dimension | 410x367x70 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Série de produit | Système de conduits EÜK |
Dimensions
| Cote A | 367 mm |
|---|---|
| Cote B | 410 mm |
| Cote b | 244 mm |
| Cote a | 244 mm |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 13,3873 kg CO₂e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 13,3873 kg CO₂e |
| Date de détermination valeur CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
