Aanbouweenheid voor GESR9, hoogte 100-150 mm
Type OKA-W A 10050R9
Art.nr. 7424926
EAN 4012195245247
Art.nr. / Type
7424926 / OKA-W A 10050R9
Lengte
473 mm
Breedte
400 mm
Inbouwopening voor inbouweenheid
rond
Kanaalhoogte min.
100 mm
Kanaalhoogte max.
150 mm
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving

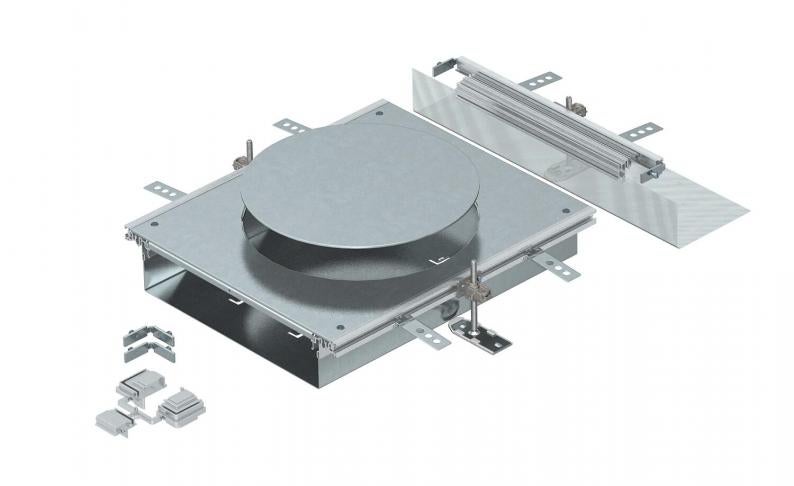

Aanbouweenheid voor de inbouw van een inbouweenheid met nominale grootte R9 bestaande uit een bodemgoot met zijprofielen, vloerbekledingsprofielen, een montagedeksel met blind afgesloten montage-opening en een eindstuk. Meegeleverd zijn: 3 in hoogte nivelleerbare bevestigingshoeken, 3 afwerkvloerankers, 1 dekselnaadondersteuning en 1 bouwset voor de hoekaftakking.
Grootte montage-opening geschikt voor de inbouw van een ronde inbouweenheid met nominale grootte R9 of R9/55.
Technische gegevens
Afmetingen
| Lengte | 473 mm |
|---|---|
| Breedte | 400 mm |
| Maat A | 400 mm |
| Afm. h | 100 mm |
| Maat d Ø | 305 mm |
Technische gegevens
| Afdekkingen | 1 |
|---|---|
| Nivelleerbereik min. | 100 mm |
| Nivelleerbereik max. | 150 mm |
| Minimale hoogte dekvloer | 100 |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | nee |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Inbouwopening voor vloeropbouwtank | nee |
| Afdichtingsinbouwmogelijkheid | ja |
| Ontkoppelbaar | nee |
| met potentiaalvereffening | nee |
| Deksel afneembaar | ja |
| Dekselbevestiging borgend | nee |
| Montage-opening | voor inbouweenheid |
| Afdekking montage-opening | ja |
| Met scheidingswand | nee |
| Materiaaldikte deksel | 4 |
| Inbouwopening voor inbouweenheid | rond |
| Geschikt voor dillitatievoeg | nee |
| Met overstek | ja |
| Aantal montage-openingen | 1 |
| Met aansluitopening | ja |
| Geschikt voor open ondervloerkanaal, gelijk aan de afwerkvloer | ja |
| Nominale maat voor inbouweenheden | R9 |
| ROHS-conform | exempt |
| Kanaalhoogte min. | 100 mm |
| Kanaalhoogte max. | 150 mm |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Productserie | OKA-serie |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 50,8516 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 50,8516 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
