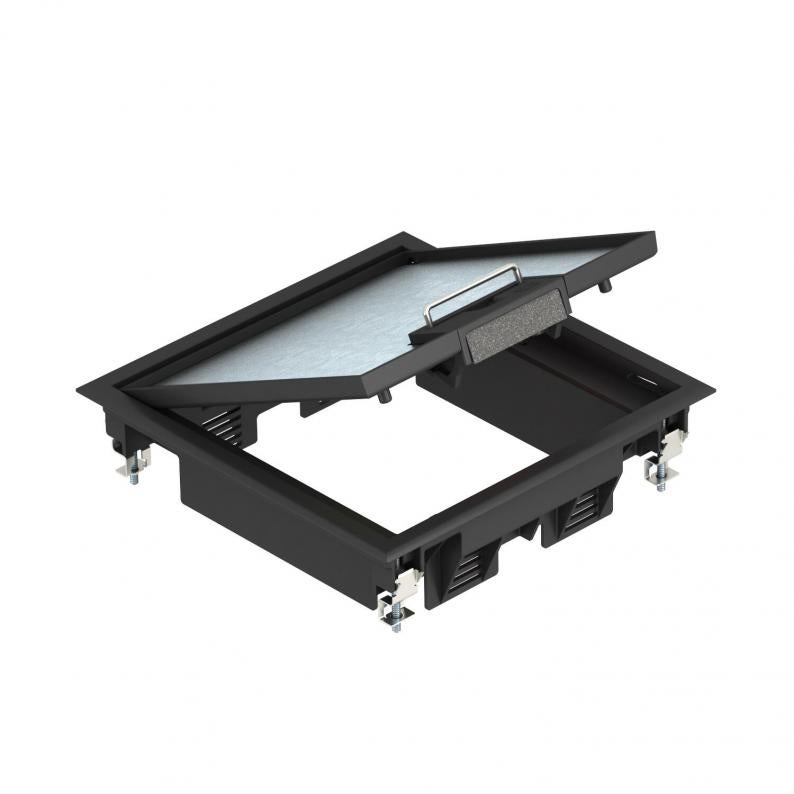

Apparatuurdoos GES4 met handgreep
Type GES4 U 9011
Art.nr. 7405200
EAN 4012195102595
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Apparatuurdoos met handgreep voor maximaal 6 Module 45-apparaten in 2 universele dragers UT3, toepasbaar in kanaalsystemen en systeemvloeren binnenshuis.
Inbouweenheid met greepbeugel, 2 compartimenten , voor de inbouw van de montagedrager MT4. Er kunnen twee APMT2-afdekplaten worden geïnstalleerd.
Inbouweenheid met greepbeugel, 2 compartimenten , voor de inbouw van de montagedrager MT4. Er kunnen twee APMT2-afdekplaten worden geïnstalleerd.
Tot maximaal 4 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens

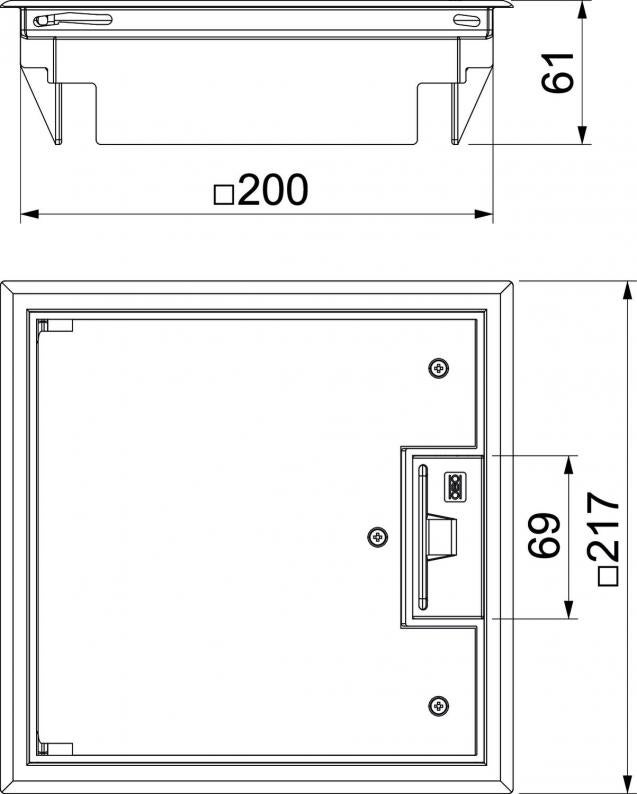

Afmetingen
| Lengte | 217 mm |
|---|---|
| Breedte | 217 mm |
| Afm. h | 73 mm |
Technische gegevens
| Vloerhoogte min. | 72 mm |
|---|---|
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Aantal inbouwbare apparaten | 6 |
| Afdichtingsinbouwmogelijkheid | nee |
| Lengte inbouwmaat | 200 mm |
| Breedte inbouwmaat | 200 mm |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Raamuitvoering | Frame voor tapijtrand |
| Aantal inbouwdozen | 2 |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 73 mm |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibaar |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK08 |
| Type inbouwsysteem | MT3 / GB2 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 4 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 2.000 N |
| Verticale last, groot oppervlak | tot 3.000 N |
| Uitvoering | vierkant |
| Openingsmechanisme | Handvat |
| ROHS-conform | ja |
| Spanbereik D min. | 9 mm |
| Spanbereik D max. | 32 mm |
| Dimensie | 217x217x61 |
| Materiaal | Polyamide |
| Kleur | grafietzwart; RAL 9011 |
| Productserie | GES |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,818 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,818 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
