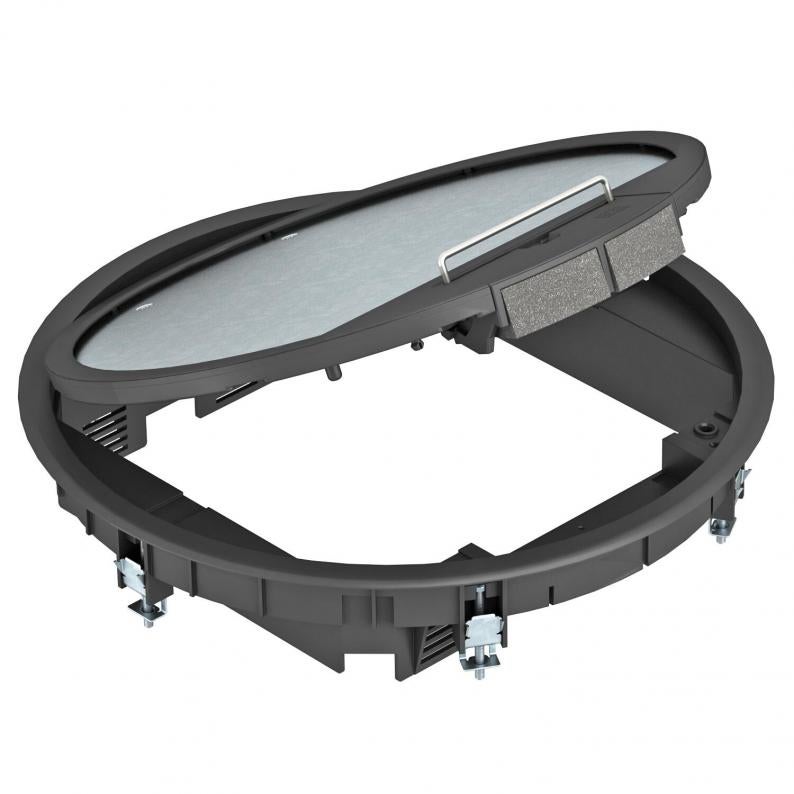

Apparatuurdoos GESR9 met tapijtbeschermingsraam in het klapdeksel
Type GESR9 SR U 9011
Art.nr. 7405516
EAN 4012195104100
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Apparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens
Technische gegevens
| Vloerhoogte min. | 73 mm |
|---|---|
| Dikte vloerbedekking | 3 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Aantal inbouwbare apparaten | 12 |
| Inbouwdiameter | 305 |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Aantal inbouwdozen | 3 |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 73 mm |
| Buitendiameter | 324 mm |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibaar |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK08 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | R9 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | rond |
| Openingsmechanisme | Handvat |
| ROHS-conform | ja |
| Spanbereik D min. | 9 mm |
| Spanbereik D max. | 30 mm |
| Dimensie | Ø324x62 |
| Materiaal | Polyamide |
| Kleur | grafietzwart; RAL 9011 |
| Productserie | GESR |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 8,8384 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 8,8384 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7407840
Montagedrager voor data-outlets, systeemlengte 208 mmType
MTU 3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Certificaten (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Kleur
Art.nr.
GESR9 SR U 7011
3
R9
Grijs; RAL 7011
7405512
GESR9 SR U 9011
3
R9
grafietzwart; RAL 9011
7405516
GESR9 SR U 1019
3
R9
grijsbeige; RAL 1019
7405520
Kleur
GESR9 SR U 7011
Art.nr.
7405512
Dikte vloerbedekking
3
Nominale maat voor inbouweenheden
R9
Kleur
Grijs; RAL 7011
GESR9 SR U 9011
Art.nr.
7405516
Dikte vloerbedekking
3
Nominale maat voor inbouweenheden
R9
Kleur
grafietzwart; RAL 9011
GESR9 SR U 1019
Art.nr.
7405520
Dikte vloerbedekking
3
Nominale maat voor inbouweenheden
R9
Kleur
grijsbeige; RAL 1019
