AZ-minikanaal 50 A2
Type AZK 050 A2
Art.nr. 6075150
EAN 4012196069071
Art.nr. / Type
6075150 / AZK 050 A2
Lengte
3000 mm
Breedte
50 mm
Functiebehoud
nee
Plaatdikte
1,5 mm
Kl. vpe: 3 m
3m
m
Omschrijving

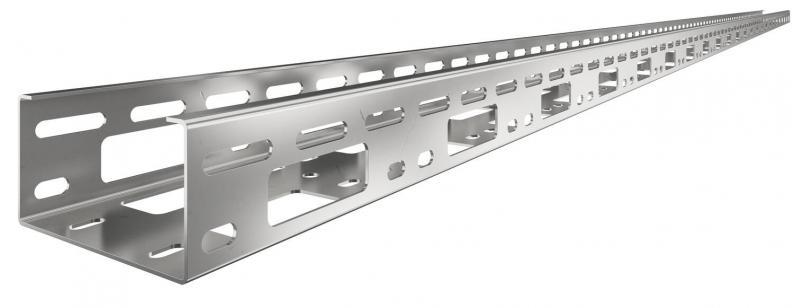

AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens

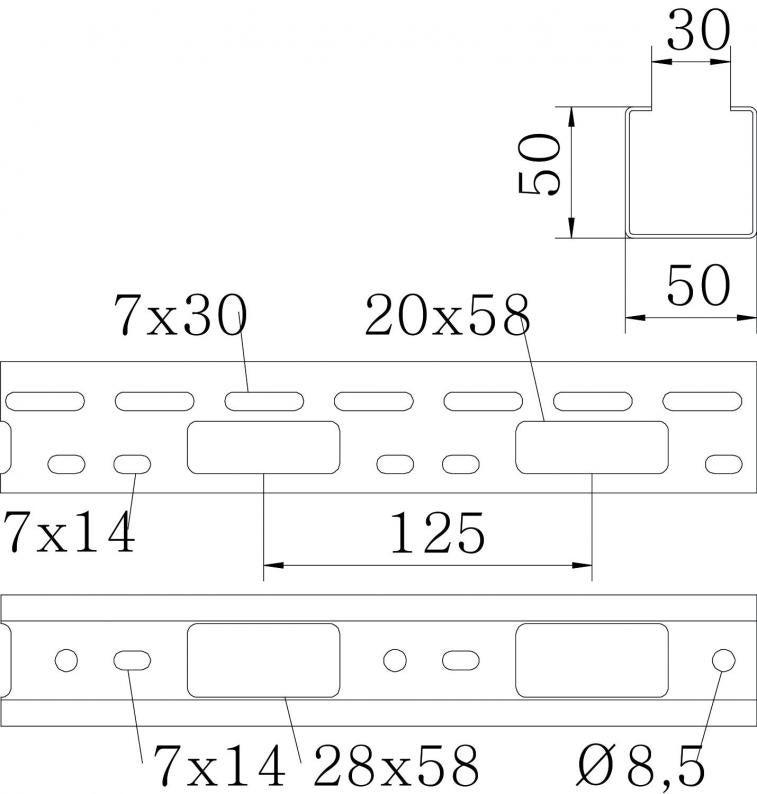

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 50 mm |
| Hoogte | 50 mm |
| Maat B | 50 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 25 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 2500 mm² |
| ROHS-conform | ja |
| Dimensie | 50x50x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Productserie | AZK-serie |
Belastingen
| Steunafstand 1,0 m | 2,5 kN/m |
|---|---|
| Steunafstand 1,5 m | 2 kN/m |
| Steunafstand 2,0 m | 1,2 kN/m |
| Steunafstand 2,5 m | 0,85 kN/m |
| Steunafstand 3,0 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 9,0439 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,0439 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
