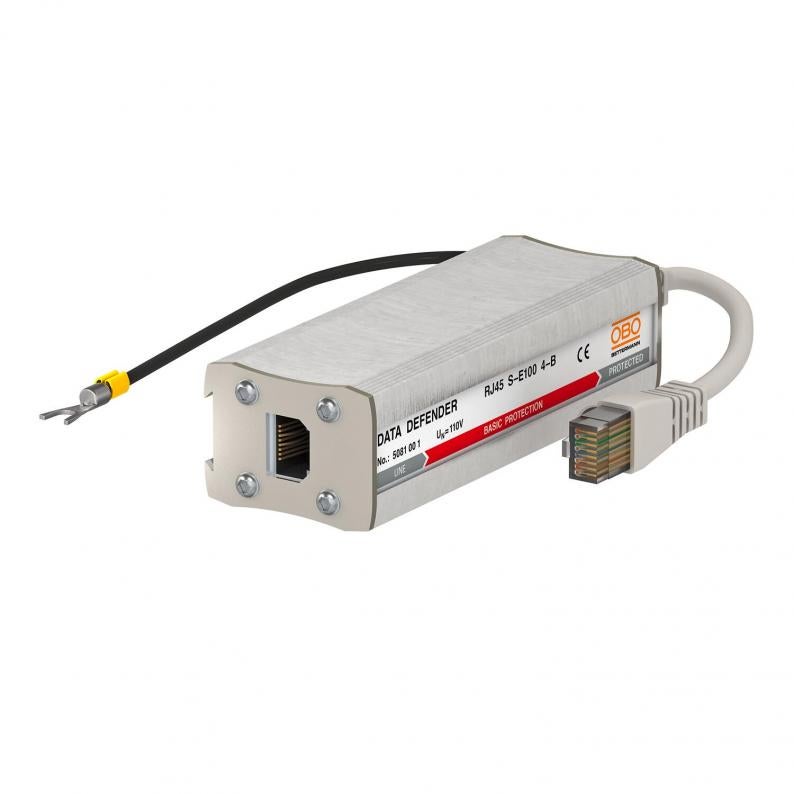

Basisbeveiliging voor 4-aderige informatietechnische systemen met RJ45
Type RJ45 S-E100 4-B
Art.nr. 5081001
EAN 4012196415748
Art.nr. / Type
Maximale continuspanning DC
Uitvoering
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Datakabelbeveiligingsapparaat voor informatietechnische systemen
• In aluminium behuizing
• RJ45-connector
• Incl. 150 mm aansluitkabel met RJ45-stekkers
• Eenvoudige montage via tussenstekker
• Tweetraps beveiligingsschakeling
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)
Toepassing: twisted pair, besturingscircuits, RJ45-communicatiekabels
• In aluminium behuizing
• RJ45-connector
• Incl. 150 mm aansluitkabel met RJ45-stekkers
• Eenvoudige montage via tussenstekker
• Tweetraps beveiligingsschakeling
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)
Toepassing: twisted pair, besturingscircuits, RJ45-communicatiekabels
Technische gegevens
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Signalering op het apparaat | zonder |
| Insteeksysteem | RJ45 |
| Beschermingsniveau ader - ader | <700 V |
| Beschermingsniveau ader - aarde | <850 V |
| Beschermingsgraad | IP40 |
| Testnorm | IEC 61643-21 |
| Channel performance Ansi/EA | CAT 5e |
| Channel performance ISO/IEC | Class E |
| Capaciteit (ader-ader) | <20 pF |
| Capaciteit (ader-aarde) | <20 pF |
| Aarding via: | Aansluitleiding |
| Isolatieweerstand | >1 GΩ |
| Afscherming aansluiting | ja |
| Afscherming | indirect |
| Piekstroombestendigheid ader - ader | C2: 3 kV / 1,5 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 3 kV / 1,5 kA (8/20µs) |
| Totale afleidstroom (10/350) | 2,5 kA |
| Totale afleidstroom (8/20) | 7,5 kA |
| Nominale belastingsstroom DC | 1 A |
| Nominale belastingsstroom AC | 0,7 A |
| Afleiderbewaking | nee |
| Maximale continuespanning AC | 120 V |
| Maximale continuspanning DC | 170 V |
| Grensfrequentie | 463 MHz |
| Uitvoering | Basisbeveiliging, 4 aders + afscherming |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II / D1+C2 |
| Kategorie | Typ 1+2 / D1+C2 |
| ROHS-conform | ja |
| LPZ | 0→2 |
| Impulsstroom | 0,5 kA |
| Invoegdemping (insertion loss) | ≤3 dB |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 170V |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,4923 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,4923 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Aantal polen
Insteeksysteem
Maximale continuspanning DC
Uitvoering
Art.nr.
RJ45 S-E100 4-B
4
RJ45
170
Basisbeveiliging, 4 aders + afscherming
5081001
RJ45 S-E100 4-F
4
RJ45
6
Fijnbeveiliging, 4 aders + afscherming
5081005
