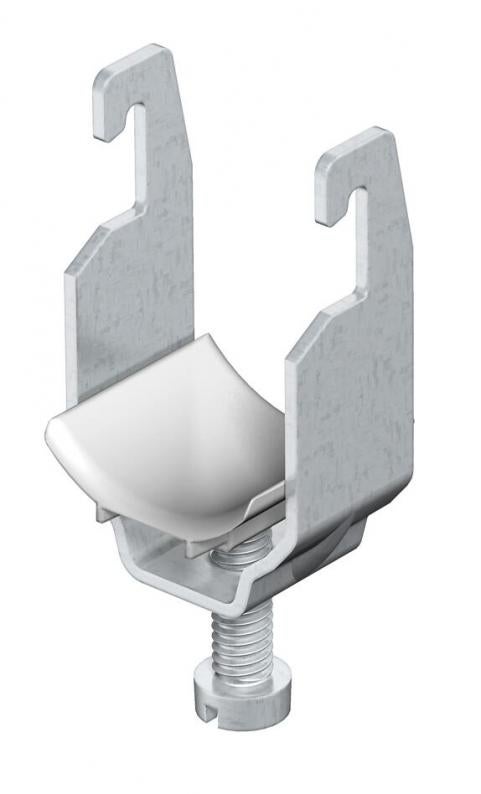

Beugelklem, 1-voudige kunststof drukwand ALU
Type 2056U 46 ALU
Art.nr. 1184474
EAN 4012195439394
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Geschikt voor alle C-profielrails met 18 mm en 22 mm sleufbreedte.
Drukwand van polypropyleen, halogeenvrij, kleur lichtgrijs RAL 7035.
Drukwand van polypropyleen, halogeenvrij, kleur lichtgrijs RAL 7035.
De beugelklemmen 2056/U ALU zijn in de uitvoering voor 1 kabel volgens VDE 0298-1 geschikt voor de afzonderlijke installatie van eenaderige kabels in driefasige netwerken, omdat hier geen sprake is van een gesloten ferromagnetische kring. Er dient echter rekening te worden gehouden met de lagere mechanische sterkte van de aluminiumklemmen in geval van kortsluiting, d.w.z.: zo klein mogelijke klemafstand in de lengterichting, voldoende zijdelingse afstand tussen de kabels.
Technische gegevens
Technische gegevens
| voor buisdiameter min. | 40 mm |
|---|---|
| voor buisdiameter max. | 40 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| slagvast | nee |
| Halogeenvrij | ja |
| Met kunststof wand | ja |
| Met metalen wand | nee |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | aluminium |
| Max. Aandraaimoment | 2 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| voor 1 kabel H | 79 mm |
| voor 1 kabel L | 37,5 |
| Spanbereik D min. | 40 mm |
| Spanbereik D max. | 46 mm |
| Dimensie | 40-46mm |
| Materiaal | aluminium |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | Kunststof |
| Materiaalkwaliteit van het fixeerplaatje | Polypropyleen |
| Productserie | 2056 / 2058 |
Afmetingen
| Maat L | 37,5 mm |
|---|---|
| Maat A | 20 mm |
| Maat B | 51 mm |
| Afm. H | 79 mm |
| Maat t | 2 mm |
| Maat C | 40 mm |
| Maat x | 5,5 mm |
| Afmeting G (mm) | M8 |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,417 kg CO₂e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,417 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Productfoto's (2)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
2056U 34 ALU
2
28
34
1184458
2056U 46 ALU
2
40
46
1184474
2056U 52 ALU
2
46
52
1184482
2056U 58 ALU
2
52
58
1184490
2056U 64 ALU
2
58
64
1184504
