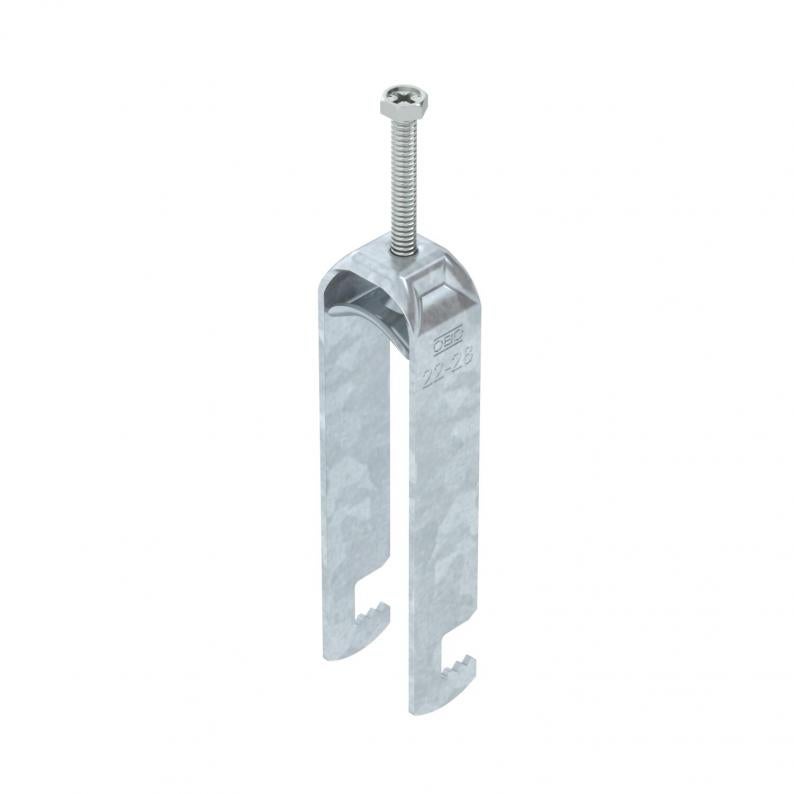

Beugelklem 2056 F-voet, 3-voudig metalen drukwand, FT
Type BS-F3-M-28 FT
Art.nr. 1188224
EAN 4012197405281
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 afzonderlijke kabel aan vlakijzer. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 33 mm |
| Hoogte | 130 mm |
| Maat L | 58 mm |
| Maat A | 22,5 mm |
| Maat B | 33 mm |
| Afm. H | 130 mm |
| Maat t | 2 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 2 mm |
|---|---|
| voor buisdiameter min. | 22 mm |
| voor buisdiameter max. | 28 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met metalen wand | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Vlak profiel |
| Spanbereik D min. | 22 mm |
| Spanbereik D max. | 28 mm |
| Dimensie | 22-28mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Productserie | 2056 / 2058 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,3182 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,3182 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (2)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-F3-M-12 FT
3
8
12
1188215
BS-F3-M-16 FT
3
12
16
1188218
BS-F3-M-22 FT
3
16
22
1188221
BS-F3-M-28 FT
3
22
28
1188224
Spanbereik D min.
Spanbereik D max.
BS-F3-M-12 FT
Art.nr.
1188215
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-F3-M-16 FT
Art.nr.
1188218
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-F3-M-22 FT
Art.nr.
1188221
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-F3-M-28 FT
Art.nr.
1188224
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
