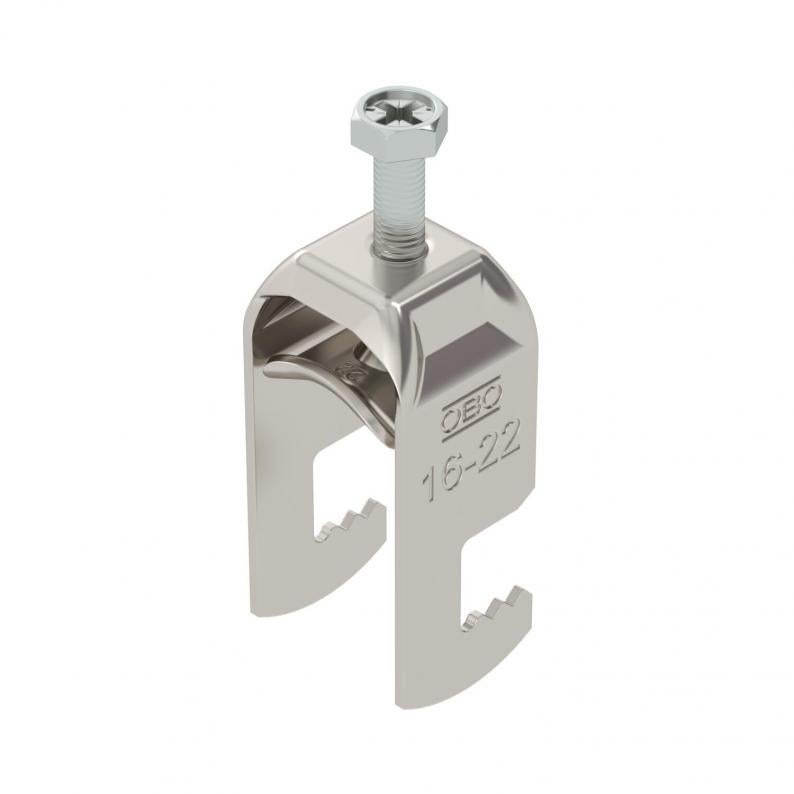

Beugelklem 2056 F-voet, enkelvoudig, metalen drukwand, A2
Type BS-F1-M-22 A2
Art.nr. 1187514
EAN 4012196853731
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Omschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. voor verticale en horizontale montage van 1 afzonderlijke kabel aan vlakijzer. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 27 mm |
| Hoogte | 58 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 27 mm |
| Afm. H | 58 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 16 mm |
| voor buisdiameter max. | 22 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met metalen wand | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Vlak profiel |
| ROHS-conform | ja |
| Spanbereik D min. | 16 mm |
| Spanbereik D max. | 22 mm |
| Dimensie | 16-22mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | roestvast staal |
| Materiaalkwaliteit van het fixeerplaatje | Roestvrij staal 304 (1.4301) |
| Productserie | 2056 / 2058 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,3254 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,3254 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-F1-M-12 A2
3
8
12
1187502
BS-F1-M-16 A2
3
12
16
1187508
BS-F1-M-22 A2
3
16
22
1187514
BS-F1-M-28 A2
3
22
28
1187520
BS-F1-M-34 A2
3
28
34
1187526
BS-F1-M-40 A2
3
34
40
1187532
Spanbereik D min.
Spanbereik D max.
BS-F1-M-12 A2
Art.nr.
1187502
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-F1-M-16 A2
Art.nr.
1187508
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-F1-M-22 A2
Art.nr.
1187514
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-F1-M-28 A2
Art.nr.
1187520
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-F1-M-34 A2
Art.nr.
1187526
Max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-F1-M-40 A2
Art.nr.
1187532
Max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
