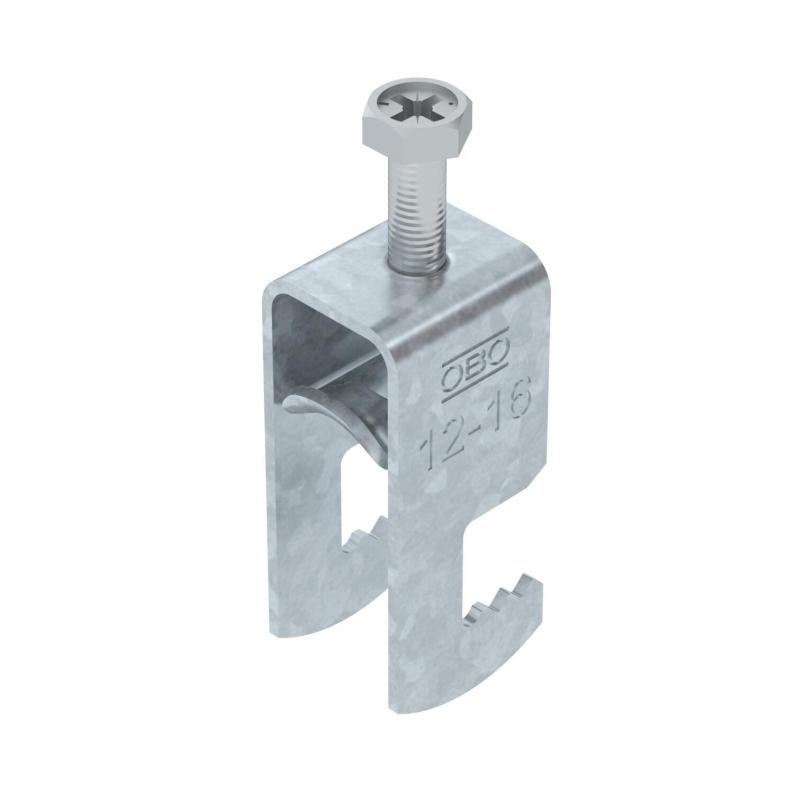

Beugelklem 2056 F-voet, enkelvoudig, metalen drukwand, FT
Type BS-F1-M-16 FT
Art.nr. 1187408
EAN 4012196853410
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Omschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. voor verticale en horizontale montage van 1 afzonderlijke kabel aan vlakijzer. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 51 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 51 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met metalen wand | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Vlak profiel |
| ROHS-conform | ja |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | staal |
| Productserie | 2056 / 2058 |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1034 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,1034 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-F1-M-12 FT
3
8
12
1187402
BS-F1-M-16 FT
3
12
16
1187408
BS-F1-M-22 FT
3
16
22
1187414
BS-F1-M-28 FT
3
22
28
1187420
BS-F1-M-34 FT
3
28
34
1187426
BS-F1-M-40 FT
3
34
40
1187432
BS-F1-M-46 FT
5
40
46
1187438
BS-F1-M-52 FT
5
46
52
1187444
BS-F1-M-58 FT
5
52
58
1187450
BS-F1-M-64 FT
5
58
64
1187456
