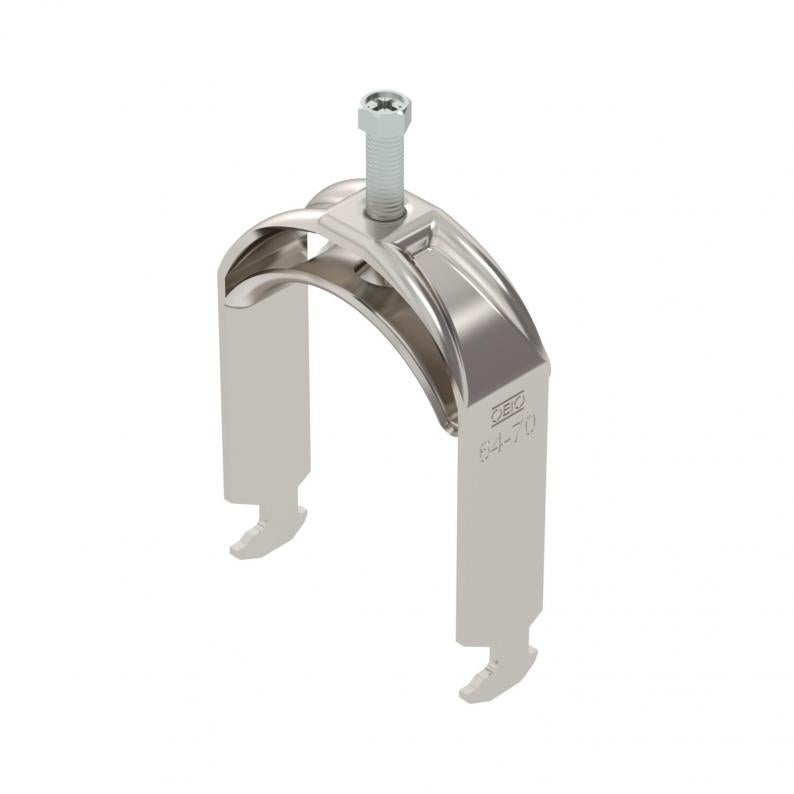

Beugelklem 2056 H-voet, 1-voudig metalen drukwand, A4

Beugelklem 2056 H-voet, 1-voudig metalen drukwand, A4

Type BS-H1-M-70 A4
Art.nr. 1188551
EAN 4012197416164
Alle uitvoeringen weergeven
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.

Kl. vpe: 50 Stuks

Stuks

Omschrijving

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
  • CO₂-voetafdruk (PCF)
  • Verpakking zonder kunststof
  • Verpakking volledig uit gerecycled karton

Technische gegevens

Afmetingen

Lengte25 mm
Breedte76 mm
Hoogte109 mm
Maat L43 mm
Maat A25 mm
Maat B76 mm
Afm. H109 mm
Maat t2,5 mm
Maat C33 mm
Afmeting G (mm)M8

Technische gegevens

Functiebehoudja
Plaatdikte2,5 mm
voor buisdiameter min.64 mm
voor buisdiameter max.70 mm
Sleufbreedte10 mm
voorrail met sleufbreedte (met interval) mm16 mm
voorrail met sleufbreedte (met interval) max.17 mm
Halogeenvrijja
SchroefdraadM8
Met metalen wandja
Lengte buitenmaat33 mm
Aantal kabels/ buizen1
Extra oppervlakonbehandeld
Extra materiaalroestvast staal
Max. Aandraaimoment5 Nm
MontagetypeProfielrail
ROHS-conformja
Spanbereik D min.64 mm
Spanbereik D max.70 mm
Dimensie64-70mm
Oppervlakblank, nabehandeld
MateriaalRoestvast staal 1.4571
Productserie2056 / 2058

Milieugegevens

Verpakking volledig uit gerecycled kartonja
Verpakking zonder kunststofja
CO2-voetafdruk (GWP) van wieg tot poort0,8579 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)0,8579 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitStuk
Declared Unit Quantity1

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Certificaten (2)
Handleidingen en help (1)
Productfoto's (2)

Uitvoeringen

Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H1-M-12 A4
Art.nr.
1188521
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H1-M-16 A4
Art.nr.
1188523
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H1-M-22 A4
Art.nr.
1188527
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H1-M-28 A4
Art.nr.
1188530
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H1-M-34 A4
Art.nr.
1188533
Max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H1-M-40 A4
Art.nr.
1188536
Max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H1-M-46 A4
Art.nr.
1188539
Max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-H1-M-52 A4
Art.nr.
1188541
Max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-H1-M-58 A4
Art.nr.
1188545
Max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-H1-M-64 A4
Art.nr.
1188548
Max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-H1-M-70 A4
Art.nr.
1188551
Max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
BS-H1-M-76 A4
Art.nr.
1188554
Max. Aandraaimoment
5
Spanbereik D min.
70
Spanbereik D max.
76
