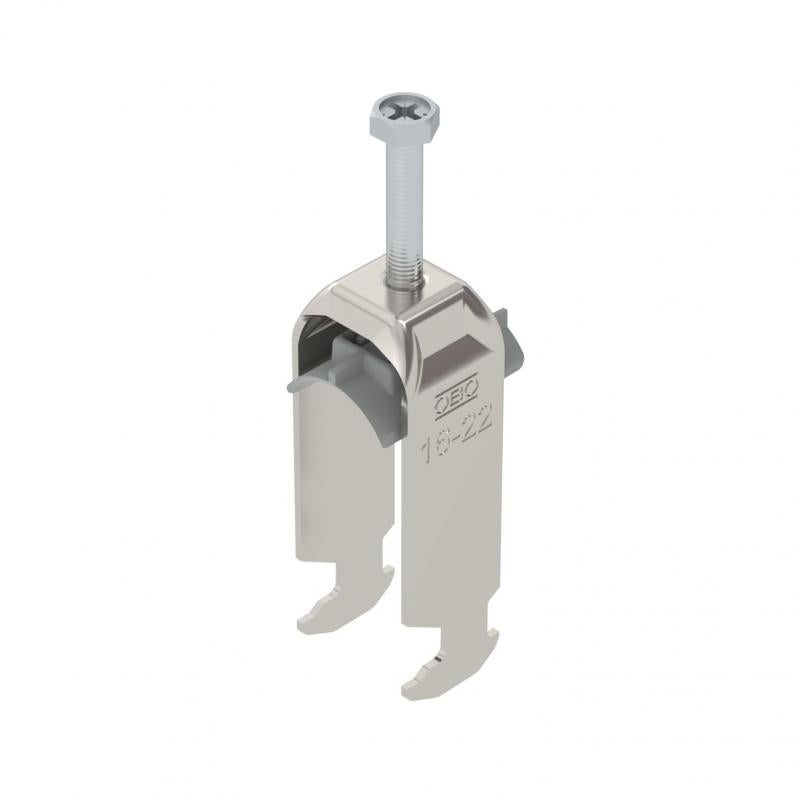

Beugelklem 2056 H-voet, 2-voudig, kunststof drukwand, A2
Type BS-H2-K-22 A2
Art.nr. 1186317
EAN 4012196847723
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Beugelklem met H-voet, kunststof drukwand van polypropyleen. voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 27 mm |
| Hoogte | 77 mm |
| Maat L | 47 mm |
| Maat A | 22,5 mm |
| Maat B | 27 mm |
| Afm. H | 77 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 16 mm |
| voor buisdiameter max. | 22 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met kunststof wand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| Spanbereik D min. | 16 mm |
| Spanbereik D max. | 22 mm |
| Dimensie | 16-22mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | Kunststof |
| Materiaalkwaliteit van het fixeerplaatje | Polypropyleen |
| Productserie | 2056 / 2058 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,39 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,39 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H2-K-12 A2
3
8
12
1186303
BS-H2-K-16 A2
3
12
16
1186310
BS-H2-K-22 A2
3
16
22
1186317
BS-H2-K-28 A2
3
22
28
1186323
BS-H2-K-34 A2
3
28
34
1186330
BS-H2-K-40 A2
3
34
40
1186337
BS-H2-K-46 A2
5
40
46
1186343
BS-H2-K-52 A2
5
46
52
1186350
BS-H2-K-58 A2
5
52
58
1186357
BS-H2-K-64 A2
5
58
64
1186363
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H2-K-12 A2
Art.nr.
1186303
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H2-K-16 A2
Art.nr.
1186310
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H2-K-22 A2
Art.nr.
1186317
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H2-K-28 A2
Art.nr.
1186323
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H2-K-34 A2
Art.nr.
1186330
Max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H2-K-40 A2
Art.nr.
1186337
Max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H2-K-46 A2
Art.nr.
1186343
Max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-H2-K-52 A2
Art.nr.
1186350
Max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-H2-K-58 A2
Art.nr.
1186357
Max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-H2-K-64 A2
Art.nr.
1186363
Max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
