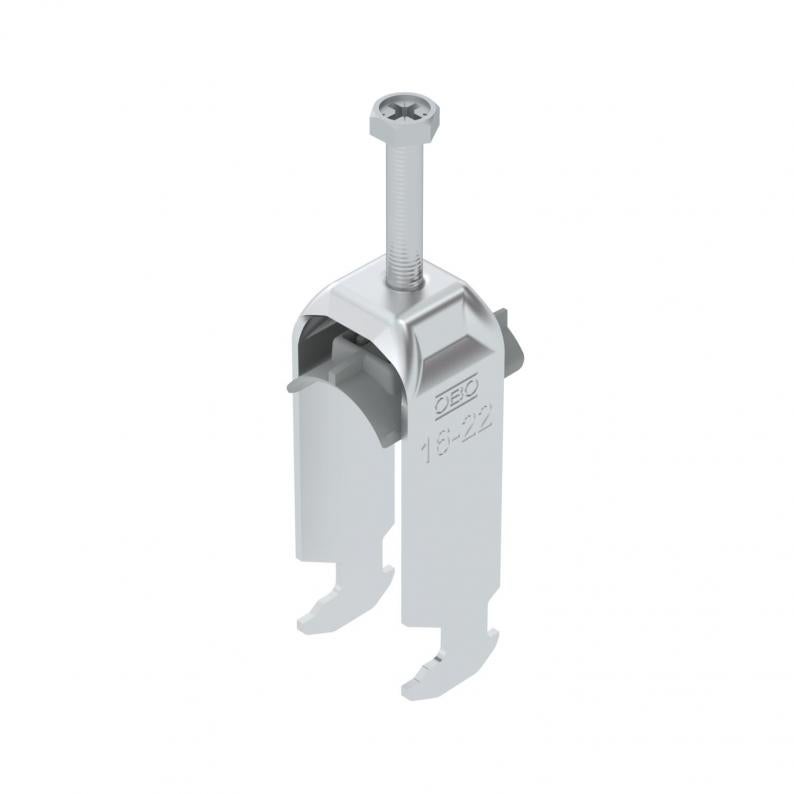

Beugelklem 2056 H-voet, 2-voudig, kunststof drukwand, AI
Type BS-H2-K-22 ALU
Art.nr. 1186417
EAN 4012196848218
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Beugelklem met H-voet, kunststof drukwand van polypropyleen. voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 27 mm |
| Hoogte | 77 mm |
| Maat L | 47 mm |
| Maat A | 22,5 mm |
| Maat B | 27 mm |
| Afm. H | 77 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 16 mm |
| voor buisdiameter max. | 22 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met kunststof wand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | aluminium |
| Max. Aandraaimoment | 2 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| Spanbereik D min. | 16 mm |
| Spanbereik D max. | 22 mm |
| Dimensie | 16-22mm |
| Materiaal | aluminium |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | Kunststof |
| Materiaalkwaliteit van het fixeerplaatje | Polypropyleen |
| Productserie | 2056 / 2058 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2656 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2656 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H2-K-12 ALU
2
8
12
1186403
BS-H2-K-16 ALU
2
12
16
1186410
BS-H2-K-22 ALU
2
16
22
1186417
BS-H2-K-28 ALU
2
22
28
1186423
BS-H2-K-34 ALU
2
28
34
1186430
BS-H2-K-40 ALU
2
34
40
1186437
BS-H2-K-46 ALU
2
40
46
1186443
BS-H2-K-52 ALU
2
46
52
1186450
BS-H2-K-58 ALU
2
52
58
1186457
Spanbereik D min.
Spanbereik D max.
BS-H2-K-12 ALU
Art.nr.
1186403
Max. Aandraaimoment
2
Spanbereik D min.
8
Spanbereik D max.
12
BS-H2-K-16 ALU
Art.nr.
1186410
Max. Aandraaimoment
2
Spanbereik D min.
12
Spanbereik D max.
16
BS-H2-K-22 ALU
Art.nr.
1186417
Max. Aandraaimoment
2
Spanbereik D min.
16
Spanbereik D max.
22
BS-H2-K-28 ALU
Art.nr.
1186423
Max. Aandraaimoment
2
Spanbereik D min.
22
Spanbereik D max.
28
BS-H2-K-34 ALU
Art.nr.
1186430
Max. Aandraaimoment
2
Spanbereik D min.
28
Spanbereik D max.
34
BS-H2-K-40 ALU
Art.nr.
1186437
Max. Aandraaimoment
2
Spanbereik D min.
34
Spanbereik D max.
40
BS-H2-K-46 ALU
Art.nr.
1186443
Max. Aandraaimoment
2
Spanbereik D min.
40
Spanbereik D max.
46
BS-H2-K-52 ALU
Art.nr.
1186450
Max. Aandraaimoment
2
Spanbereik D min.
46
Spanbereik D max.
52
BS-H2-K-58 ALU
Art.nr.
1186457
Max. Aandraaimoment
2
Spanbereik D min.
52
Spanbereik D max.
58
