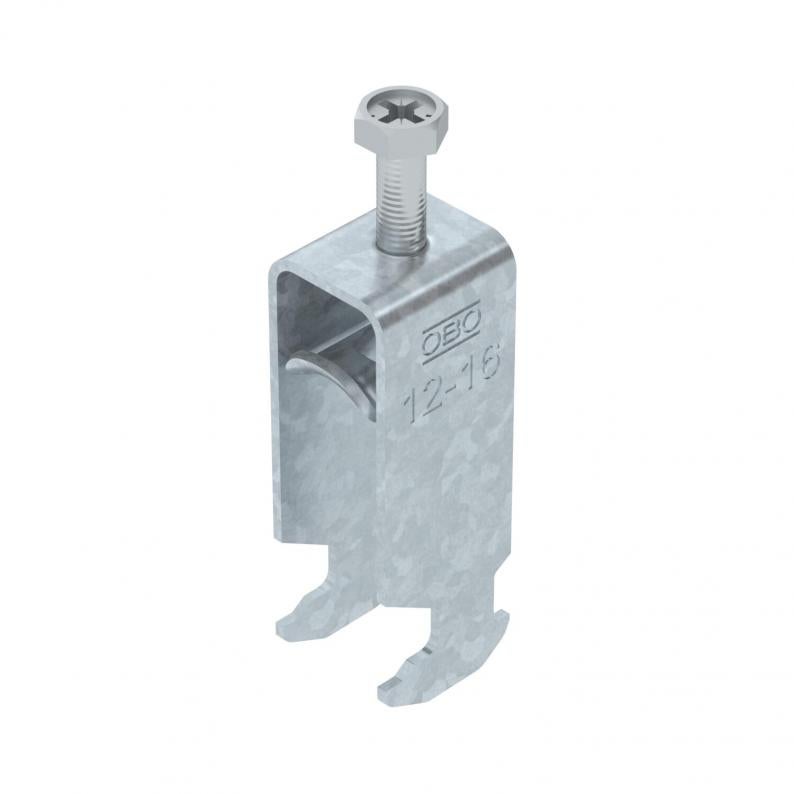

Beugelklem 2056 H-voet, 2-voudig, metalen drukwand, FT
Type BS-H2-M-16 FT
Art.nr. 1186010
EAN 4012196848560
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Beugelklem met H-voet, metalen drukwand met afgeronde randen voor kabelbescherming. voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 63 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 63 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Plaatdikte | 1,5 mm |
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met kunststof wand | nee |
| Met metalen wand | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | staal |
| Productserie | 2056 / 2058 |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1208 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,1208 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H2-M-12 FT
3
8
12
1186003
BS-H2-M-16 FT
3
12
16
1186010
BS-H2-M-22 FT
3
16
22
1186017
BS-H2-M-28 FT
3
22
28
1186023
BS-H2-M-34 FT
3
28
34
1186030
BS-H2-M-40 FT
3
34
40
1186037
BS-H2-M-46 FT
5
40
46
1186043
BS-H2-M-52 FT
5
46
52
1186050
BS-H2-M-58 FT
5
52
58
1186057
BS-H2-M-64 FT
5
58
64
1186063
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H2-M-12 FT
Art.nr.
1186003
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H2-M-16 FT
Art.nr.
1186010
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H2-M-22 FT
Art.nr.
1186017
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H2-M-28 FT
Art.nr.
1186023
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H2-M-34 FT
Art.nr.
1186030
Max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H2-M-40 FT
Art.nr.
1186037
Max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H2-M-46 FT
Art.nr.
1186043
Max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-H2-M-52 FT
Art.nr.
1186050
Max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-H2-M-58 FT
Art.nr.
1186057
Max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-H2-M-64 FT
Art.nr.
1186063
Max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
