Beugelklem 2056 H-voet, 3-voudig, metalen drukwand, FT
Type BS-H3-M-34 FT
Art.nr. 1186031
EAN 4012196848669
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving

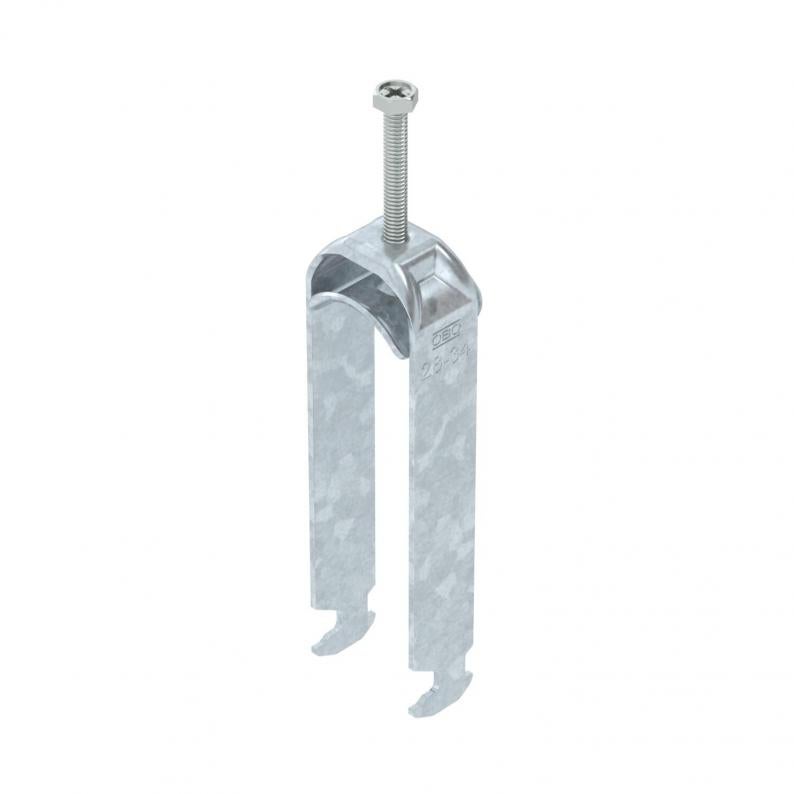

Beugelklem met H-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 39 mm |
| Hoogte | 141 mm |
| Maat L | 58 mm |
| Maat A | 22,5 mm |
| Maat B | 39 mm |
| Afm. H | 141 mm |
| Maat t | 2 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 2 mm |
|---|---|
| voor buisdiameter min. | 28 mm |
| voor buisdiameter max. | 34 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met kunststof wand | nee |
| Met metalen wand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| Spanbereik D min. | 28 mm |
| Spanbereik D max. | 34 mm |
| Dimensie | 28-34mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | staal |
| Productserie | 2056 / 2058 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,3512 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,3512 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H3-M-12 FT
3
8
12
1186004
BS-H3-M-16 FT
3
12
16
1186012
BS-H3-M-22 FT
3
16
22
1186018
BS-H3-M-28 FT
3
22
28
1186024
BS-H3-M-34 FT
3
28
34
1186031
BS-H3-M-40 FT
3
34
40
1186038
BS-H3-M-46 FT
5
40
46
1186044
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H3-M-12 FT
Art.nr.
1186004
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H3-M-16 FT
Art.nr.
1186012
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H3-M-22 FT
Art.nr.
1186018
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H3-M-28 FT
Art.nr.
1186024
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H3-M-34 FT
Art.nr.
1186031
Max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H3-M-40 FT
Art.nr.
1186038
Max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H3-M-46 FT
Art.nr.
1186044
Max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
