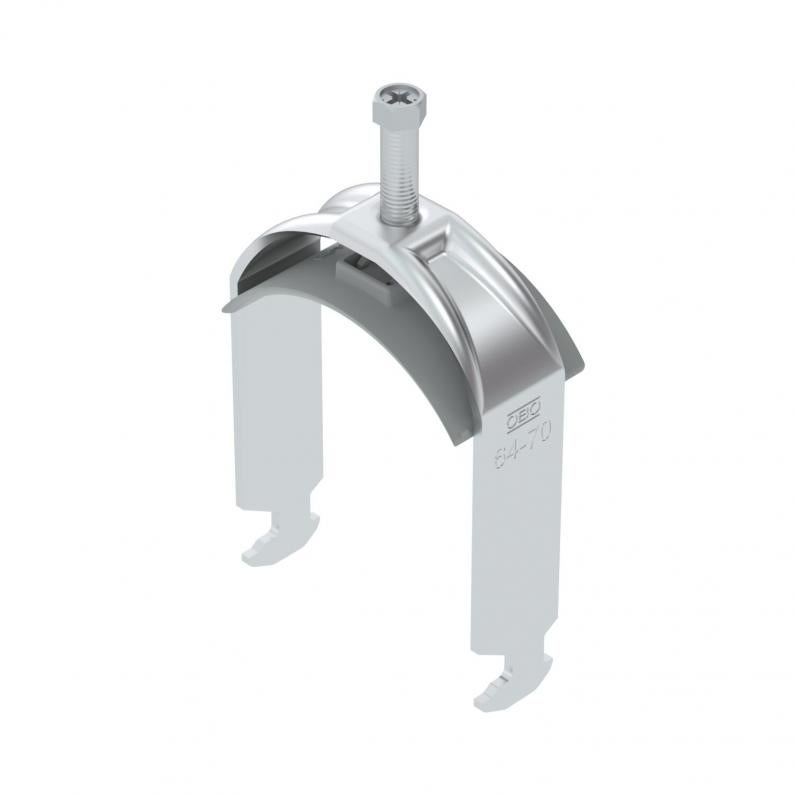

Beugelklem 2056 H-voet, enkelvoudig, kunststof drukwand, AI

Beugelklem 2056 H-voet, enkelvoudig, kunststof drukwand, AI

Type BS-H1-K-70 ALU
Art.nr. 1186469
EAN 4012196848485
Alle uitvoeringen weergeven
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.

Kl. vpe: 50 Stuks

Stuks

Omschrijving

Beugelklem met H-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • CO₂-voetafdruk (PCF)
  • Verpakking zonder kunststof
  • Verpakking volledig uit gerecycled karton

Technische gegevens

Afmetingen

Lengte25 mm
Breedte76 mm
Hoogte109 mm
Maat L45 mm
Maat A25 mm
Maat B76 mm
Afm. H109 mm
Maat t2,5 mm
Maat C40 mm
Afmeting G (mm)M8

Technische gegevens

Plaatdikte2,5 mm
voor buisdiameter min.64 mm
voor buisdiameter max.70 mm
Sleufbreedte10 mm
voorrail met sleufbreedte (met interval) mm16 mm
voorrail met sleufbreedte (met interval) max.17 mm
Halogeenvrijja
SchroefdraadM8
Met kunststof wandja
Lengte buitenmaat40 mm
Aantal kabels/ buizen1
Extra oppervlakonbehandeld
Extra materiaalaluminium
Max. Aandraaimoment2 Nm
MontagetypeProfielrail
ROHS-conformja
Spanbereik D min.64 mm
Spanbereik D max.70 mm
Dimensie64-70mm
Materiaalaluminium
Met contra-fixeerplaatjenee
Materiaal van het fixeerplaatjeKunststof
Materiaalkwaliteit van het fixeerplaatjePolypropyleen
Productserie2056 / 2058

Milieugegevens

Verpakking volledig uit gerecycled kartonja
Verpakking zonder kunststofja
CO2-voetafdruk (GWP) van wieg tot poort0,6928 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)0,6928 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitStuk
Declared Unit Quantity1

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Spanbereik D min.
Spanbereik D max.
BS-H1-K-12 ALU
Art.nr.
1186402
Max. Aandraaimoment
2
Spanbereik D min.
8
Spanbereik D max.
12
BS-H1-K-16 ALU
Art.nr.
1186409
Max. Aandraaimoment
2
Spanbereik D min.
12
Spanbereik D max.
16
BS-H1-K-22 ALU
Art.nr.
1186416
Max. Aandraaimoment
2
Spanbereik D min.
16
Spanbereik D max.
22
BS-H1-K-28 ALU
Art.nr.
1186422
Max. Aandraaimoment
2
Spanbereik D min.
22
Spanbereik D max.
28
BS-H1-K-34 ALU
Art.nr.
1186429
Max. Aandraaimoment
2
Spanbereik D min.
28
Spanbereik D max.
34
BS-H1-K-40 ALU
Art.nr.
1186436
Max. Aandraaimoment
2
Spanbereik D min.
34
Spanbereik D max.
40
BS-H1-K-46 ALU
Art.nr.
1186442
Max. Aandraaimoment
2
Spanbereik D min.
40
Spanbereik D max.
46
BS-H1-K-52 ALU
Art.nr.
1186449
Max. Aandraaimoment
2
Spanbereik D min.
46
Spanbereik D max.
52
BS-H1-K-58 ALU
Art.nr.
1186456
Max. Aandraaimoment
2
Spanbereik D min.
52
Spanbereik D max.
58
BS-H1-K-64 ALU
Art.nr.
1186462
Max. Aandraaimoment
2
Spanbereik D min.
58
Spanbereik D max.
64
BS-H1-K-70 ALU
Art.nr.
1186469
Max. Aandraaimoment
2
Spanbereik D min.
64
Spanbereik D max.
70
BS-H1-K-76 ALU
Art.nr.
1186476
Max. Aandraaimoment
2
Spanbereik D min.
70
Spanbereik D max.
76
