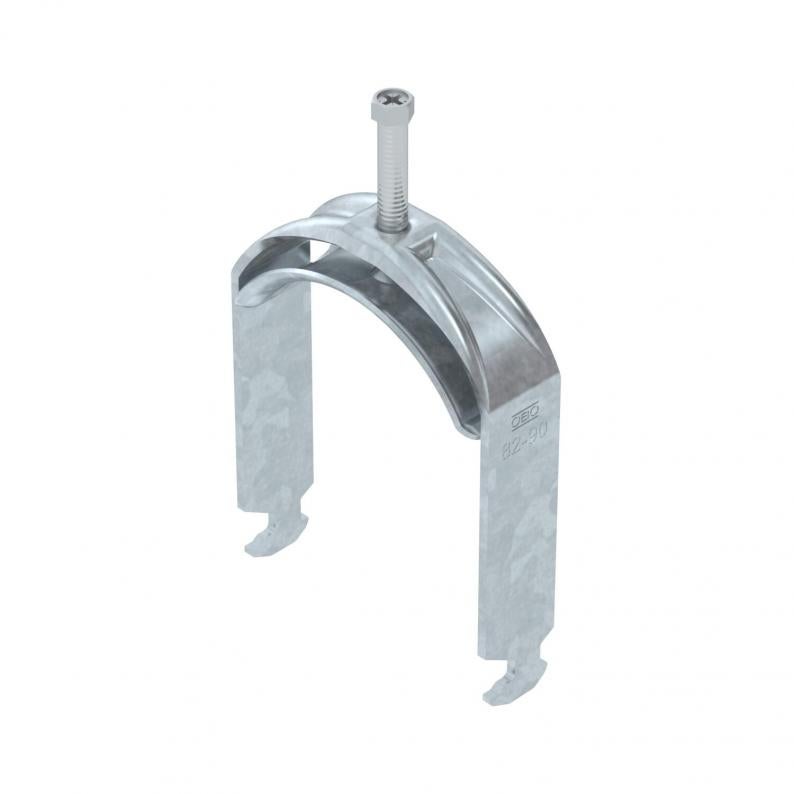

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, FT

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, FT

Type BS-H1-M-90 FT
Art.nr. 1186089
EAN 4012196848829
Alle uitvoeringen weergeven
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.

Kl. vpe: 25 Stuks

Stuks

Omschrijving

Beugelklem met H-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Tegenwand moet afzonderlijk worden besteld.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
  • CO₂-voetafdruk (PCF)
  • Verpakking zonder kunststof
  • Verpakking volledig uit gerecycled karton

Technische gegevens

Afmetingen

Lengte27 mm
Breedte97 mm
Hoogte132 mm
Maat L55 mm
Maat A27 mm
Maat B97 mm
Afm. H132 mm
Maat t3 mm
Maat C38 mm
Afmeting G (mm)M8

Technische gegevens

Functiebehoudja
Plaatdikte3 mm
voor buisdiameter min.82 mm
voor buisdiameter max.90 mm
Sleufbreedte10 mm
voorrail met sleufbreedte (met interval) mm16 mm
voorrail met sleufbreedte (met interval) max.17 mm
Halogeenvrijja
SchroefdraadM8
Met kunststof wandnee
Met metalen wandja
Lengte buitenmaat38 mm
Aantal kabels/ buizen1
Extra oppervlakvuurverzinkt
Extra materiaalstaal
Max. Aandraaimoment5 Nm
MontagetypeProfielrail
ROHS-conformja
Spanbereik D min.82 mm
Spanbereik D max.90 mm
Dimensie82-90mm
Oppervlakthermisch verzinkt
Materiaalstaal
Met contra-fixeerplaatjenee
Materiaal van het fixeerplaatjestaal
Productserie2056 / 2058

Milieugegevens

Verpakking volledig uit gerecycled kartonja
Verpakking zonder kunststofja
CO2-voetafdruk (GWP) van wieg tot poort0,7187 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)0,7187 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitStuk
Declared Unit Quantity1

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (2)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H1-M-12 FT
Art.nr.
1186002
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H1-M-16 FT
Art.nr.
1186009
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H1-M-22 FT
Art.nr.
1186016
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H1-M-28 FT
Art.nr.
1186022
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H1-M-34 FT
Art.nr.
1186029
Max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H1-M-40 FT
Art.nr.
1186036
Max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H1-M-46 FT
Art.nr.
1186042
Max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-H1-M-52 FT
Art.nr.
1186049
Max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-H1-M-58 FT
Art.nr.
1186056
Max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-H1-M-64 FT
Art.nr.
1186062
Max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-H1-M-70 FT
Art.nr.
1186069
Max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
BS-H1-M-76 FT
Art.nr.
1186076
Max. Aandraaimoment
5
Spanbereik D min.
70
Spanbereik D max.
76
BS-H1-M-82 FT
Art.nr.
1186082
Max. Aandraaimoment
5
Spanbereik D min.
76
Spanbereik D max.
82
BS-H1-M-90 FT
Art.nr.
1186089
Max. Aandraaimoment
5
Spanbereik D min.
82
Spanbereik D max.
90
BS-H1-M-100 FT
Art.nr.
1186097
Max. Aandraaimoment
5
Spanbereik D min.
90
Spanbereik D max.
100
