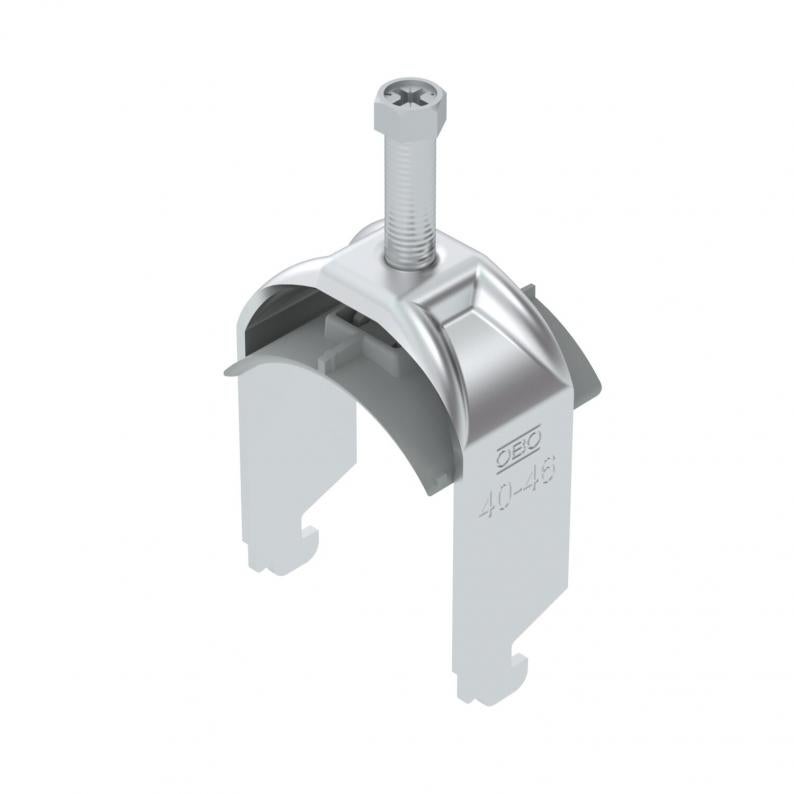

Beugelklem 2056 N-voet, enkelvoudig, kunststof drukwand, AI
Type BS-N1-K-46 ALU
Art.nr. 1187338
EAN 4012196853236
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Beugelklem met N-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 25 mm |
|---|---|
| Breedte | 51 mm |
| Hoogte | 73 mm |
| Maat L | 45 mm |
| Maat A | 25 mm |
| Maat B | 51 mm |
| Afm. H | 73 mm |
| Maat t | 2 mm |
| Maat C | 40 mm |
| Afmeting G (mm) | M8 |
Technische gegevens
| Plaatdikte | 2 mm |
|---|---|
| voor buisdiameter min. | 40 mm |
| voor buisdiameter max. | 46 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Halogeenvrij | ja |
| Schroefdraad | M8 |
| Met kunststof wand | ja |
| Lengte buitenmaat | 40 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | aluminium |
| Max. Aandraaimoment | 2 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| Spanbereik D min. | 40 mm |
| Spanbereik D max. | 46 mm |
| Dimensie | 40-46mm |
| Materiaal | aluminium |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | Kunststof |
| Materiaalkwaliteit van het fixeerplaatje | Polypropyleen |
| Productserie | 2056 / 2058 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,4138 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,4138 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-N1-K-12 ALU
2
8
12
1187302
BS-N1-K-16 ALU
2
12
16
1187308
BS-N1-K-22 ALU
2
16
22
1187314
BS-N1-K-28 ALU
2
22
28
1187320
BS-N1-K-34 ALU
2
28
34
1187326
BS-N1-K-40 ALU
2
34
40
1187332
BS-N1-K-46 ALU
2
40
46
1187338
BS-N1-K-52 ALU
2
46
52
1187344
BS-N1-K-58 ALU
2
52
58
1187350
