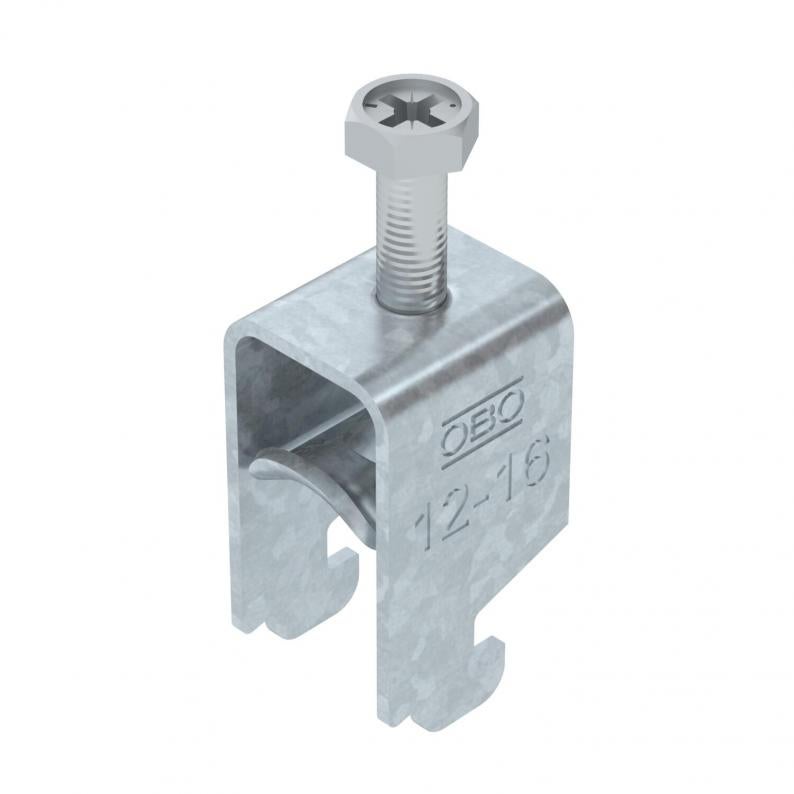

Beugelklem 2056 N-voet, enkelvoudig, metalen drukwand, FT
Type BS-N1-M-16 FT
Art.nr. 1187008
EAN 4012196852390
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Omschrijving
Beugelklem met N-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 39 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 39 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met metalen wand | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | staal |
| Productserie | 2056 / 2058 |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0797 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0797 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-N1-M-12 FT
3
8
12
1187002
BS-N1-M-16 FT
3
12
16
1187008
BS-N1-M-22 FT
3
16
22
1187014
BS-N1-M-28 FT
3
22
28
1187020
BS-N1-M-34 FT
3
28
34
1187026
BS-N1-M-40 FT
3
34
40
1187032
BS-N1-M-46 FT
5
40
46
1187038
BS-N1-M-52 FT
5
46
52
1187044
BS-N1-M-58 FT
5
52
58
1187050
BS-N1-M-64 FT
5
58
64
1187056
BS-N1-M-70 FT
5
64
70
1187062
