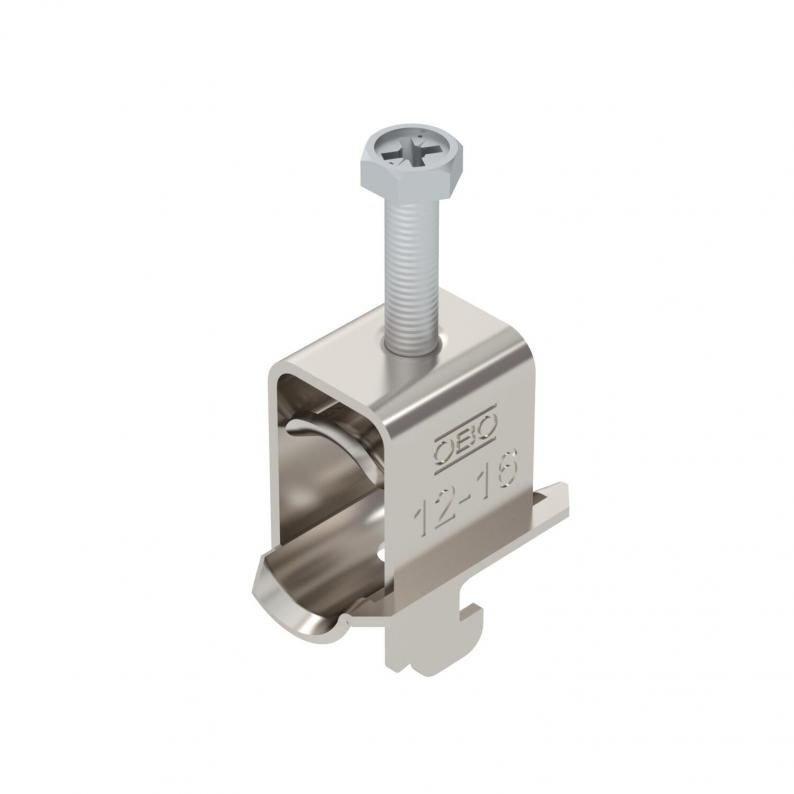

Beugelklem 2056 N-voet, enkelvoudig, voor afschermingsaansluiting, metalen drukwand, VA
Type BS-SAS-M-16 A2
Art.nr. 1167062
EAN 4012197374938
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Beugelklem met N-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor elektrische aansluiting van het afschermingsvlechtwerk van afgeschermde leidingen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. De afscherming kan ook voor de potentiaalvereffening worden gebruikt, wanneer beide uiteinden met het referentiepotentiaal zijn verbonden. Drukwand meegeleverd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 39 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 39 mm |
| Maat t | 1,5 mm |
| Maat C | 35 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met metalen wand | ja |
| Lengte buitenmaat | 35 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Met contra-fixeerplaatje | ja |
| Materiaal van het fixeerplaatje | roestvast staal |
| Materiaalkwaliteit van het fixeerplaatje | Roestvrij staal 304 (1.4301) |
| Materiaal van het contra-fixeerplaatje | roestvast staal |
| Productserie | 2056 / 2058 |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2834 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2834 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (1)
Productfoto's (1)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-SAS-M-8 A2
3
4
8
1167054
BS-SAS-M-12 A2
3
8
12
1167058
BS-SAS-M-16 A2
3
12
16
1167062
BS-SAS-M-22 A2
3
16
22
1167066
BS-SAS-M-28 A2
3
22
28
1167070
Spanbereik D min.
Spanbereik D max.
BS-SAS-M-8 A2
Art.nr.
1167054
Max. Aandraaimoment
3
Spanbereik D min.
4
Spanbereik D max.
8
BS-SAS-M-12 A2
Art.nr.
1167058
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-SAS-M-16 A2
Art.nr.
1167062
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-SAS-M-22 A2
Art.nr.
1167066
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-SAS-M-28 A2
Art.nr.
1167070
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
