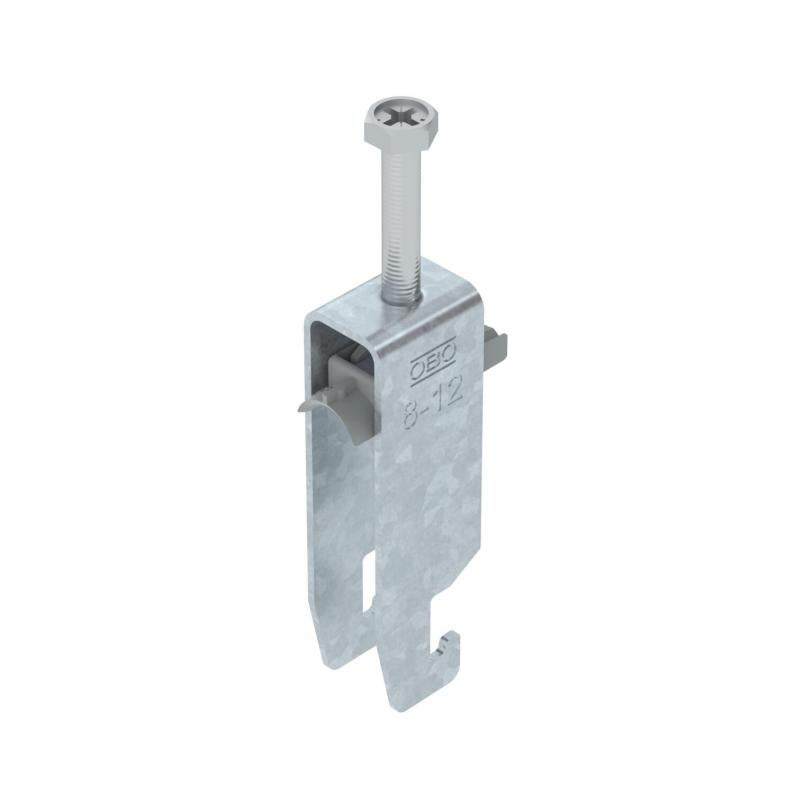

Beugelklem 2056 U-voet, 3-voudig, kunststof drukwand, FT
Type BS-U3-K-12 FT
Art.nr. 1186704
EAN 4012196850778
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Beugelklem met U-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 18 mm of 22 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 17 mm |
| Hoogte | 74 mm |
| Maat L | 47 mm |
| Maat A | 22,5 mm |
| Maat B | 17 mm |
| Afm. H | 74 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 8 mm |
| voor buisdiameter max. | 12 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met kunststof wand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| ROHS-conform | ja |
| Spanbereik D min. | 8 mm |
| Spanbereik D max. | 12 mm |
| Dimensie | 08-12mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Met contra-fixeerplaatje | nee |
| Materiaal van het fixeerplaatje | Kunststof |
| Materiaalkwaliteit van het fixeerplaatje | Polypropyleen |
| Productserie | 2056 / 2058 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1514 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,1514 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-U3-K-12 FT
3
8
12
1186704
BS-U3-K-16 FT
3
12
16
1186711
BS-U3-K-22 FT
3
16
22
1186718
BS-U3-K-28 FT
3
22
28
1186724
BS-U3-K-34 FT
3
28
34
1186731
BS-U3-K-40 FT
3
34
40
1186738
BS-U3-K-46 FT
5
40
46
1186744
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-U3-K-12 FT
Art.nr.
1186704
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-U3-K-16 FT
Art.nr.
1186711
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-U3-K-22 FT
Art.nr.
1186718
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-U3-K-28 FT
Art.nr.
1186724
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-U3-K-34 FT
Art.nr.
1186731
Max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-U3-K-40 FT
Art.nr.
1186738
Max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-U3-K-46 FT
Art.nr.
1186744
Max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
