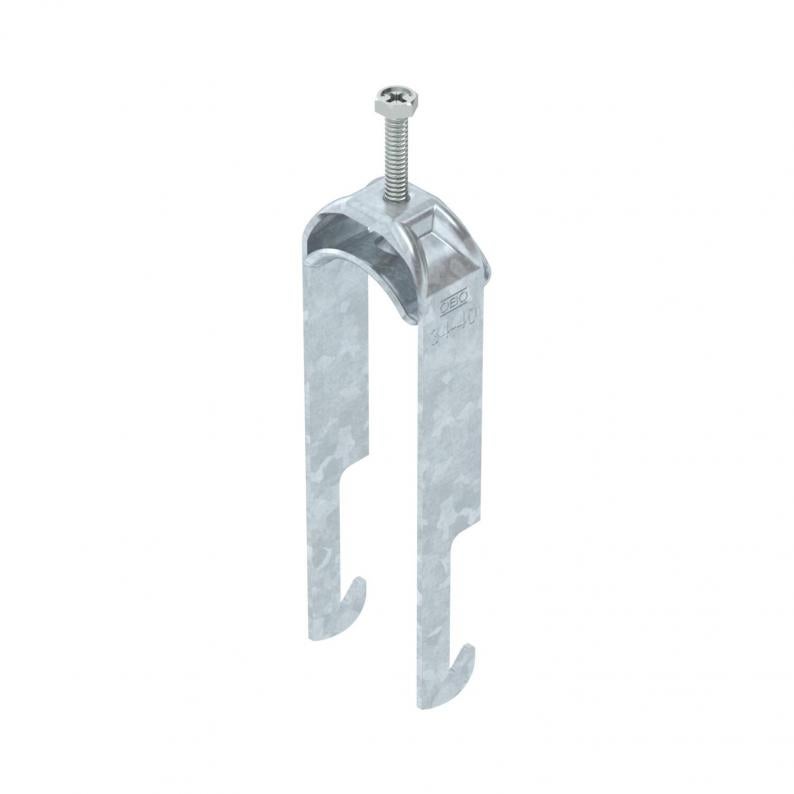

Beugelklem 2056 W-voet, 2-voudig metalen drukstuk, FT
Type BS-W2-M-40 FT
Art.nr. 1188356
EAN 4012197417161
Art.nr. / Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Omschrijving
Beugelklem met W-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan hoekijzer tot < 40 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 45 mm |
| Hoogte | 155 mm |
| Maat L | 46 mm |
| Maat A | 22,5 mm |
| Maat B | 45 mm |
| Afm. H | 155 mm |
| Maat t | 2 mm |
| Maat C | 33 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 2 mm |
|---|---|
| voor buisdiameter min. | 34 mm |
| voor buisdiameter max. | 40 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| Met metalen wand | ja |
| Lengte buitenmaat | 33 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | staal |
| Max. Aandraaimoment | 3 Nm |
| Montagetype | Hoekprofiel |
| Spanbereik D min. | 34 mm |
| Spanbereik D max. | 40 mm |
| Dimensie | 34-40mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Productserie | 2056 / 2058 |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,4183 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,4183 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (2)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-W2-M-12 FT
3
8
12
1188341
BS-W2-M-16 FT
3
12
16
1188344
BS-W2-M-22 FT
3
16
22
1188347
BS-W2-M-28 FT
3
22
28
1188350
BS-W2-M-34 FT
3
28
34
1188353
BS-W2-M-40 FT
3
34
40
1188356
BS-W2-M-46 FT
5
40
46
1188359
BS-W2-M-52 FT
5
46
52
1188362
BS-W2-M-58 FT
5
52
58
1188365
Max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-W2-M-12 FT
Art.nr.
1188341
Max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-W2-M-16 FT
Art.nr.
1188344
Max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-W2-M-22 FT
Art.nr.
1188347
Max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-W2-M-28 FT
Art.nr.
1188350
Max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-W2-M-34 FT
Art.nr.
1188353
Max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-W2-M-40 FT
Art.nr.
1188356
Max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-W2-M-46 FT
Art.nr.
1188359
Max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-W2-M-52 FT
Art.nr.
1188362
Max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-W2-M-58 FT
Art.nr.
1188365
Max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
