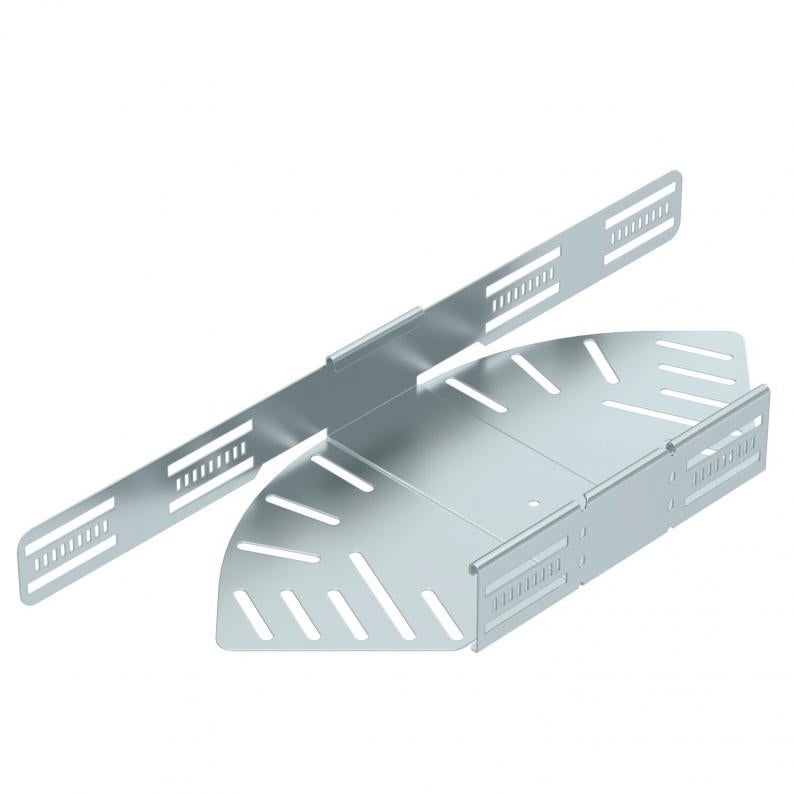

Bocht hoek verstelbaar 60 FS
Type RB W 620 FS
Art.nr. 6037104
EAN 4012197340681
Art.nr. / Type
Breedte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Bocht met verstelbare hoek voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 60 mm. Instelbare hoek 0 - 90°. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Voor binnengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Breedte | 200 mm |
|---|---|
| Hoogte | 60 mm |
| Maat L | 522 mm |
| Maat B | 200 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Materiaaldikte bodemplaat | 1 mm |
| Afbuiging (hoek) | Verstelbaar |
| Richtingsverandering | horizontaal |
| Met bovenstuk | nee |
| Uitvoering | Scharnierbocht_compleet |
| ROHS-conform | ja |
| Plaatdikte | 1,25 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 120 °C |
| Dimensie | 60x200 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Type verbinder kabeldraagsysteem | geschroefd/geklemd |
| Geadviseerde aantal schroeven | 12 St. |
| Productserie | EKS-serie, IKS-serie, MKSM-serie, MKS-serie, RKSM-serie, SKSM-serie, SKS-serie |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 3,2346 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 3,2346 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (5)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Oppervlak
Materiaal
Kleur
Art.nr.
RB W 610 FS
100
bandverzinkt
staal
zink
6037100
RB W 615 FS
150
bandverzinkt
staal
zink
6037102
RB W 620 FS
200
bandverzinkt
staal
zink
6037104
RB W 630 FS
300
bandverzinkt
staal
zink
6037106
RB W 640 FS
400
bandverzinkt
staal
zink
6037108
RB W 650 FS
500
bandverzinkt
staal
zink
6037110
RB W 660 FS
600
bandverzinkt
staal
zink
6037112
