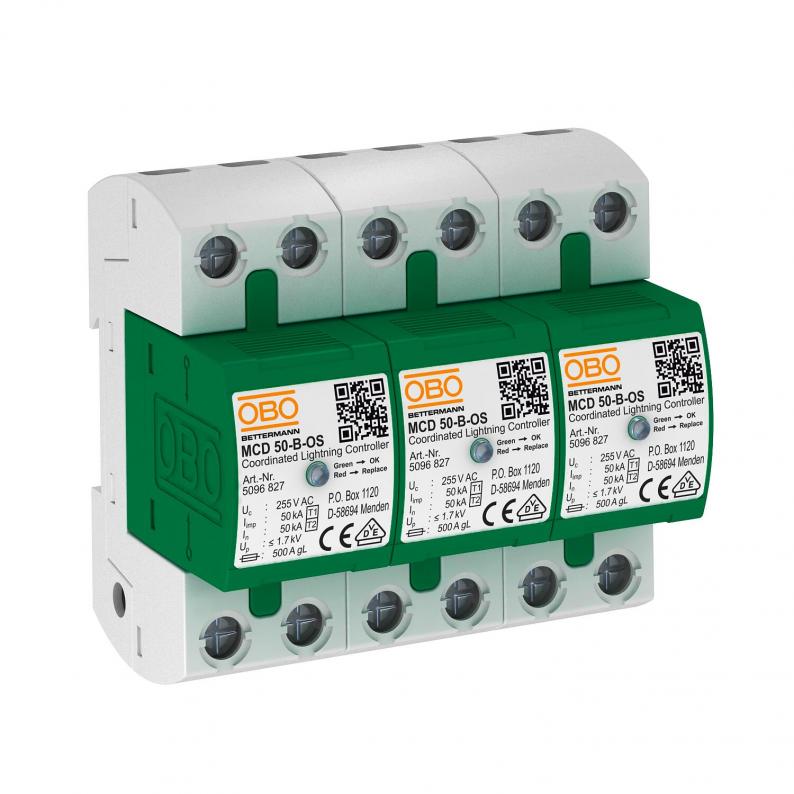

Combi-afleider 3-polig met functie-indicatie
Type MCD 50-B 3-OS
Art.nr. 5096835
EAN 4012195288282
Art.nr. / Type
5096835 / MCD 50-B 3-OS
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V
Uitvoering van de polen
3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Combi-afleiderset type 1+2, 3-polig, met optische functie-indicatie, voor toepassing in TN-C-netwerken:
Compleet voorbedraad en aansluitklaar bestaande uit:
3 x MCD 50-B-OS: gecoördineerde bliksemstroomafleider type 1+2 (klasse B) EN 61643-11. Voor interface 0 naar 2 (LPZ) conform concept bliksembeveiligingszones volgens IEC 62305 resp. VDE 0185-305.
• Bliksembeveiligingspotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 50 kA (10/350) per fase en tot 150 kA (10/350) totaal
• Beveiligingsniveau <1,7 kV, maakt apparaatbeveiliging mogelijk
• Kortsluitvastheid 10 kA, afleidervoorzekering tot 500 A gL/gG
• Opgenomen vermogen < 26 mW/fase
• Gekapselde, niet uitblazende vonkbrugafleider
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de klasse I t/m IV.
Compleet voorbedraad en aansluitklaar bestaande uit:
3 x MCD 50-B-OS: gecoördineerde bliksemstroomafleider type 1+2 (klasse B) EN 61643-11. Voor interface 0 naar 2 (LPZ) conform concept bliksembeveiligingszones volgens IEC 62305 resp. VDE 0185-305.
• Bliksembeveiligingspotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 50 kA (10/350) per fase en tot 150 kA (10/350) totaal
• Beveiligingsniveau <1,7 kV, maakt apparaatbeveiliging mogelijk
• Kortsluitvastheid 10 kA, afleidervoorzekering tot 500 A gL/gG
• Opgenomen vermogen < 26 mW/fase
• Gekapselde, niet uitblazende vonkbrugafleider
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de klasse I t/m IV.
Technische gegevens

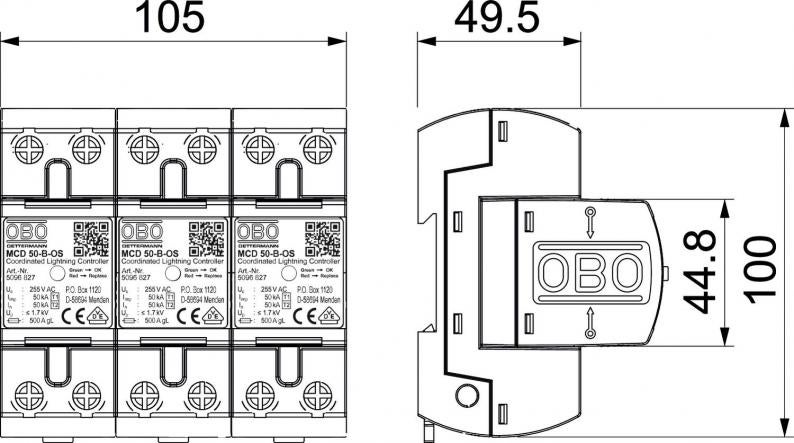

Afmetingen
| Lengte | 100 mm |
|---|---|
| Breedte | 105 mm |
| Hoogte | 69 mm |
Technische gegevens
| Aantal polen | 1 |
|---|---|
| Netvorm | TN-C |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 255 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 50 kA |
| Bliksempiekstroom (10/350) [totaal] | 150 kA |
| Testklasse type 1 | ja |
| Afstandssignalisatie | nee |
| Testklasse type 2 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 50 kA |
| Beschermingsniveau [L-N] | ≤1,7 |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 50 kA |
| Uitvoering van de polen | 3 |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 500 |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 10 kA |
| Toelatingen | VDE |
| Uitvoering | 3-polig |
| Netvorm DC | nee |
| Netvorm IT | nee |
| Netvorm TN | ja |
| Netvorm TN-C | ja |
| Netvorm TN-C-S | nee |
| Netvorm TN-S | nee |
| Netvorm TT | nee |
| Netvorm overig | nee |
| ROHS-conform | ja |
| Nominale belastingsstroom (in-/uitgangsklem) | 125 A |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 85 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Kortsluitvastheid | 10 kA |
| Aanspreektijd | <100 ns |
| Maximale voorverzekering | 500 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 255V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 150 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 50 mm² |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 6,386 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 6,386 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
